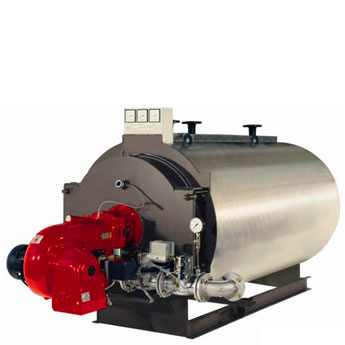

Boilers Kolvi Т are produced in a range 5-23 mWt. The boilers are used for preparation of heated water under high pressure without boiling or steaming off. The combustion chamber is connected to the chamber of reversible flame. Through this chamber the flue gases are coming into tubular flow section. Flue gases are coming into front smoke box from which passing through the third tubular flow sections they are reaching the back box of boiler. Thanks to such operating principle the boilers can be used for work with maximal and variable vapor load, during high heat lag and with various types of burners including rotational.

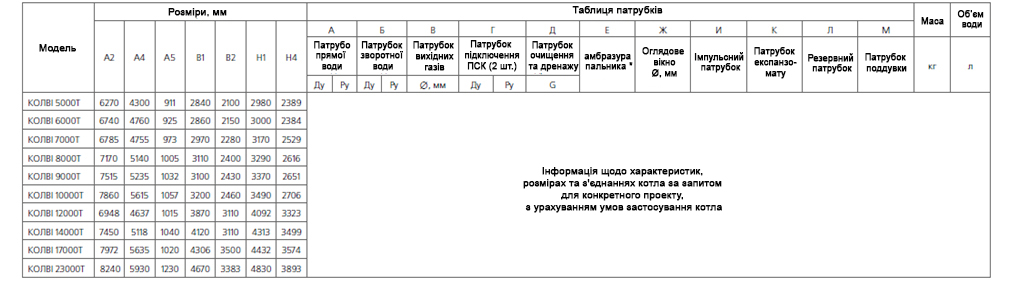

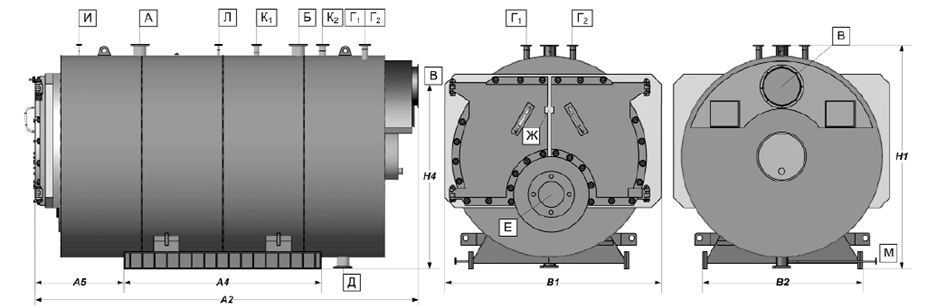

DIMENSIONS
TECHNICAL SPECIFICATIONS
КОЛВИ 5000 Т | КОЛВИ 6000 Т | КОЛВИ 7000 Т | КОЛВИ 8000 Т | КОЛВИ 9000 Т |
|
---|---|---|---|---|---|
Номинальная теплопроизводительность, ккал/чкВт | 4299226 5000 | 5159071 6000 | 6018917 7000 | 6878762 8000 | 7738607 9000 |
Топливо | Природный газ/дизельное топливо/мазут | ||||
Макс. температура, не менее, °С | 95/115/130/150 | ||||
Мин. возможная температура в обратном трубопроводе, °С | 60 | ||||
Температура дымовых газов, °С | 160 | ||||
Максимальное рабочее давление воды в котле, бар | 6/8/10/12/14/16 | ||||
КПД, % | 92 (96) | ||||
Расход природного газа, м3н/ч | 580,5 | 696,6 | 812,7 | 928,8 | 1044,9 |
Расход дизельного топлива, кг/ч | 267,0 | 534,1 | 623,1 | 712,1 | 801,1 |
Масса котла, кг | 16252 | 17578 | 19625 | 21515 | 25350 |
Водяной объем котла, л | 14275 | 15666 | 16767 | 19729 | 20793 |
КОЛВИ 10000 Т | КОЛВИ 12000 Т | КОЛВИ 14000 Т | КОЛВИ 17000 Т | КОЛВИ 23000 Т |
|
---|---|---|---|---|---|
Номинальная теплопроизводительность, ккал/чкВт | 8598452 10000 | 10318143 12000 | 12037833 14000 | 14617369 17000 | 19776440 23000 |
Топливо | Природный газ/дизельное топливо/мазут | ||||
Макс. температура, не менее, °С | 95/115/130/150 | ||||
Мин. возможная температура в обратном трубопроводе, °С | 60 | ||||
Температура дымовых газов, °С | 160 | ||||
Максимальное рабочее давление воды в котле, бар | 6/8/10/12/14/16 | ||||
КПД, % | 92 (96) | ||||
Расход природного газа, м3н/ч | 1161 | 1393 | 1625,4 | 1973,7 | 2670,3 |
Расход дизельного топлива, кг/ч | 890,1 | 1068,1 | 1246,2 | 1513,2 | 2047,3 |
Масса котла, кг | 26817 | 32086 | 37697 | 44490 | 56921 |
Водяной объем котла, л | 22688 | 28901 | 36674 | 41976 | 49473 |
