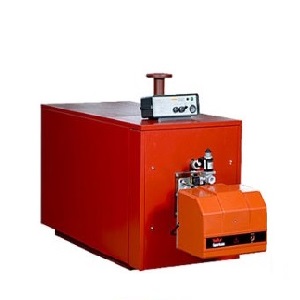

Жаротрубный (газотрубный) котел – котел, в котором продукты сгорания топлива проходят внутри труб поверхностей нагрева, а вода — снаружи труб. Различают жаротрубные, дымогарные и жаротрубно дымогарные котлы. Строго говоря, котлы Евротерм являются жаротрубно дымогарными (хотя к котлам подобной конструкции прижился термин «жаротрубные котлы», или просто — «жаротрубники»): в стальной рубашке находится тепло-носитель, а передача тепла происходит через поверхность жаровых и дымогарных труб. Котел Евротерм является двухходовым (реверсивным) котлом: первый ход котла образован реверсной жаровой трубой (топкой), второй ход образуют дымогарные трубы конвективной части котла.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Котлы мощностью 90-200 кВт

Наименование параметраЕд. изм.

Наименование котла

90

120

140

170

200

1. Топливо

Природный газ / дизельное топливо / мазут

2. Номинальная тепропроизводительностьккал/ч
кВт

8 500
99

120 000
140

140 000
163

170 000
198

200 000
233

3. Максимальная температура отопительной воды на выходе из котла°С

95

115

115

115

115

4. Минамально возможная температура в обратном трубопроводе°С

55

5. Температура дымовых газов, не менее°С

160

6. Максимальное рабочее давление воды в котлебар

5

7. Минимальное рабочее давление воды в котле (при максимальной температуре 115°С/95°С)бар

-/2

3/2

3/2

3/2

3/2

8. Поверхность нагревам²

1,7

1,78

1,85

2,13

2,38

9 КПД, не менее%

92

10. Потери тепла в окружающую среду q₅ при номинальной производительности, не более%

1,4

1,4

1,2

1,1

1,0

11. Расход природного газа м³ н/ч

11,5

16,2

18,9

23,0

27,0

12. Расход дизельного топлива кг/ч

8,8

12,4

14,5

17,6

20,7

13. Гидравлическое сопротивление котла при Δt=15°CкПа

0,5

0,9

1,3

1,9

2,6

14. Аэродинамическое сопротивление котламм вод. ст.

5

11

11

20

31

15. Масса котла кг

425

425

515

515

515

16. Водяной объем котлал

129

129

129

129

129



Котлы мощностью 250-440 кВт

Наименование параметраЕд. изм.

Наименование котла

250

270

300

350

440

1. Топливо

Природный газ / дизельное топливо / мазут

2. Номинальная тепропроизводительностьккал/ч
кВт

250 000
291

270 000
314

300 000
349

350 000
407

440 000
512

3. Максимальная температура отопительной воды на выходе из котла°С

115

4. Минамально возможная температура в обратном трубопроводе°С

55

5. Температура дымовых газов, не менее°С

160

6. Максимальное рабочее давление воды в котлебар

5

7. Минимальное рабочее давление воды в котле (при максимальной температуре 115°С/95°С)бар

3/2

8. Поверхность нагревам²

5,14

5,72

7,55

8,46

10,2

9 КПД, не менее%

92

10. Потери тепла в окружающую среду q₅ при номинальной производительности, не более%

1,0

1,0

0,9

0,7

0,7

11. Расход природного газа м³ н/ч

33,8

36,5

40,5

47,3

59,4

12. Расход дизельного топлива кг/ч

25,9

28,0

31,1

36,2

45,5

13. Гидравлическое сопротивление котла при Δt=15°CкПа

2,2

2,6

2,8

3,7

2,8

14. Аэродинамическое сопротивление котламм вод. ст.

32

38

36

40

52

15. Масса котла кг

710

770

830

1080

1190

16. Водяной объем котлал

240

240

240

470

630



Котлы мощностью 500-1300 кВт

Наименование параметраЕд. изм.

Наименование котла

500

550

600

650

850

1000

1300

1. Топливо

Природный газ / дизельное топливо / мазут

2. Номинальная тепропроизводительностьккал/ч
кВт

500 000
581

550 000
640

600 000
698

650 000
756

816 000
950

945 830
1100

1 117 800
1300

3. Максимальная температура отопительной воды на выходе из котла°С

115

4. Минамально возможная температура в обратном трубопроводе°С

55

5. Температура дымовых газов, не менее°С

160

6. Максимальное рабочее давление воды в котлебар

5

5

5

5

6

6

6

7. Минимальное рабочее давление воды в котле (при максимальной температуре 115°С/95°С)бар

3/2

8. Поверхность нагревам²

11,06

11,74

13,02

13,7

20,9

21,12

24,83

9 КПД, не менее%

92

10. Потери тепла в окружающую среду q₅ при номинальной производительности, не более%

0,7

0,6

0,7

0,6

0,4

0,4

0,4

11. Расход природного газа м³ н/ч

67,5

74,3

81,0

87,8

110,29

127,7

150,9

12. Расход дизельного топлива кг/ч

51,8

56,9

62,1

67,3

84,56

97,9

115,7

13. Гидравлическое сопротивление котла при Δt=15°CкПа

3,5

4,2

3,0

3,6

4,9

5,2

5,8

14. Аэродинамическое сопротивление котламм вод. ст.

53

58

56

67

56

60

68

15. Масса котла кг

1470

1470

1570

1570

1850

1850

2000

16. Водяной объем котлал

650

650

800

800

920

920

950



Котлы мощностью 1500-3000 кВт

Наименование параметраЕд. изм.

Наименование котла

КОЛВI 1500

КОЛВІ 2000

КОЛВІ 3000

1. Топливо

Природный газ / дизельное топливо / мазут

2. Номинальная тепропроизводительностьккал/ч
кВт

1 289 770
1500

1 719 690
2000

2 579 540
3000

3. Максимальная температура отопительной воды на выходе из котла°С

115

4. Минамально возможная температура в обратном трубопроводе°С

55

5. Температура дымовых газов, не менее°С

160

6. Максимальное рабочее давление воды в котлебар

6

7. Минимальное рабочее давление воды в котле (при максимальной температуре 115°С/95°С)бар

3/2

8. Поверхность нагревам²

30,11

39,32

1,86

9 КПД, не менее%

92

10. Потери тепла в окружающую среду q₅ при номинальной производительности, не более%

0,4

0,3

0,3

11. Расход природного газа м³ н/ч

174,2

232,2

348,3

12. Расход дизельного топлива кг/ч

133,5

178,0

267,0

13. Гидравлическое сопротивление котла при Δt=15°CкПа

3,3

3,2

6,0

14. Аэродинамическое сопротивление котламм вод. ст.

53

60

82

15. Масса котла кг

2780

3650

5100

16. Водяной объем котлал

1280

2820

2800



Конструкция котла

Конструктивно котел представляет собой горизонтально расположенную сборно-сварную цилиндрическую конструкцию, состоящую из внешней обечайки — корпуса котла (поз.1 на рисунках 1 и 2), внутренней обечайки с днищем — топки котла (поз.2 и поз.3) и дымогарных труб (поз.4), сваренных с передней и задней трубными решетками (поз.5 и поз.6). Конструкция расположена на опорной раме (поз.16). Внутренняя полость, образованная корпусом и топкой котла является водяным трактом котла (поз.7). В полости водяного тракта расположен пучок дымогарных труб. Подвод и отвод теплоносителя – воды осуществляется через патрубки «обратной воды Т2» (поз.8) и «прямой воды Т1» (поз.9), расположенных на верхней образующей корпуса котла. На верхней образующей корпуса котла расположен также патрубок (патрубки) для монтажа предохранительных клапанов. Направляющая, расположенная в полости водяного тракта (поз.28) обеспечивает поток теплоносителя к теплонапряженной передней трубной решетке.

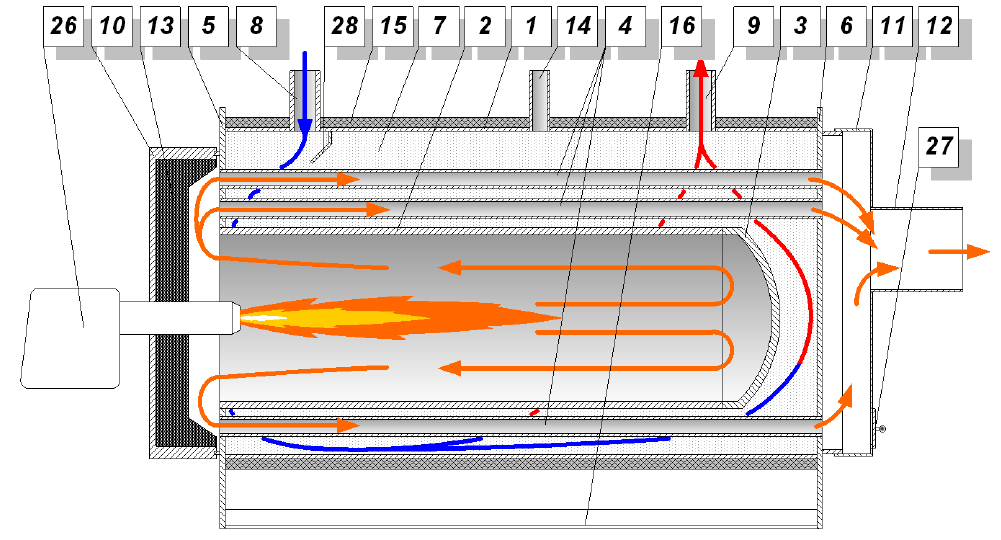

Рисунок 1. Конструкция котла

  • 1-корпус котла
  • 2-топка котла (жаровая труба)
  • 3-днище топки
  • 4-дымогарные трубы
  • 5-передняя трубная решетка
  • 6-задняя трубная решетка
  • 7-водяной тракт котла
  • 8-патрубок подвода теплоносителя (Т2)
  • 9-патрубок отвода теплоносителя (Т1)
  • 10-дверца топки
  • 11-сборный короб дымовых газов
  • 12-патрубок дымовых газов
  • 13-жаропрочный бетон
  • 14-патрубок для монтажа предохранительного клапана
  • 15-теплоизоляция
  • 16-опорная рама
  • 26-горелка котла
  • 27-шлюз для удаления загрязнений
  • 28- направляющая для «обратной воды».

Полость внутренней обечайки с днищем образует топочную камеру тупикового типа. Дымовые газы от днища возвращаются к дверце и, поворачивая, проходят внутри дымогарных труб (поз.4), в которых установлены турбулизаторы (поз.17), поступают в короб дымовых газов (поз.11), откуда через патрубок выводятся в атмосферу через дымовую трубу. С передней стороны корпуса котла на специальных петлях (поз.21) навешивается дверца топки (поз.10). Петли обеспечивают открытие дверцы, как в левую, так и в правую сторону, а также возможность надежной затяжки уплотнения. Со стороны топки дверца защищена изоляционной плитой из жаропрочного бетона (поз.13), исполняющую роль поворотной камеры для дымовых газов при переходе их из топки котла в дымогарные трубы. По периметру дверцы распложена канавка для уплотнительного шнура (поз.24). Дверца оборудована смотровым окном (поз.18) и амбразурой для установки горелки (поз.19). Короб дымовых газов крепится к задней трубной решетке корпуса на шпильках и имеет по периметру уплотнение, аналогичное уплотнению дверцы топки. В нижней части короба расположен шлюз для удаления загрязнений (поз.27) при чистке газоходов. Топка котла, дверца топки, навешенная на петли передней трубной решетки, дымогарные трубы и сборный короб дымовых газов, закрепленный на задней трубной решетке, образуют газовый тракт котла.

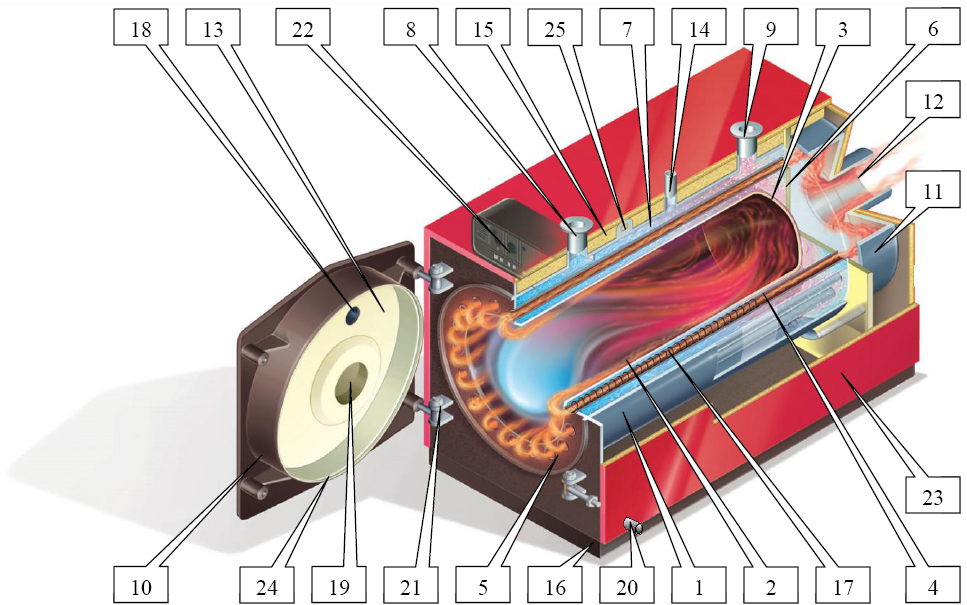

Рисунок 2. Расположение основных элементов котла

  • 1-корпус котла
  • 2-топка котла (жаровая труба)
  • 3-днище топки
  • 4-дымогарные трубы
  • 5-передняя трубная решетка
  • 6-задняя трубная решетка
  • 7-водяной тракт котла
  • 8-патрубок подвода теплоносителя (Т2)
  • 9-патрубок отвода теплоносителя (Т1)
  • 10-дверца топки
  • 11-сборный короб дымовых газов
  • 12-патрубок дымовых газов
  • 13-жаропрочный бетон
  • 14-патрубок для монтажа предохранительного клапана
  • 15-теплоизоляция
  • 16-опорная рама котла
  • 17-турбулизатор
  • 18-смотровое окно
  • 19- амбразура для установки горелки
  • 20-патрубок для дренажа
  • 21-петли для навеса дверок
  • 22-БУС
  • 23-декоративная облицовочная панель
  • 24-уплотнительный асбестовый шнур
  • 25-строповочная проушина.

Габаритные и присоединительные размеры котлов
