Твердотопливные котлы отопления, серии EUROTHERM CS предназначены для отопления зданий и сооружений жилого, коммунально-бытового и производственного назначения с температурой теплоносителя до 90°С, с использованием в качестве топлива антрацита, каменного угля или древесины; а так же для горячего водоснабжения, при использовании промежуточного теплообменника. Котлы могут работать как в открытых, так и в закрытых системах отопления, с принудительной и естественной циркуляцией теплоносителя.

 Технические характеристики твердотопливных котлов Eurotherm CS

Наименование параметраЕд. изм.

Наименование котла

12 CS

18 CS

25 CS

37 CS

50 CS

ЦЕНАгрн.

7 200

10 500

12 900

18 600

23 500

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
1. Номинальная мощностькВт

12

18

25

37

50

2. Расход топлива. Антрацит (6700 ккал/кг)кг/час

1,7

2,6

3,6

5,4

7,3

3 Расход топлива. Каменный уголь (5000 ккал/кг)кг/час

2,0

3,0

4,2

6,2

8,3

4. Максимальное давление в системе отоплениябарb>

1,5

5. Диапазон регулирования температуры воды°С

60-90

6. Коэффициент полезного действия, не менее%

78

7. Диапазон регулирования мощностикВт

6-12

9-18

12-25

18-37

25-50

8. Гидравлическое сопротивление мбар

18

20

20

20

20

9. Температура продуктов сгорания на выходе, не менее°С

140

10. Время горения одной загрузки (при мощности 50%)час

6

8

10

10

10

11. Аэродинамическое сопротивлениеПа

12

12

12

12

12

12. Габаритные размеры котла
• глубина
• ширина
• высота

мм

714
435
805


1054
435
805


967
560
960


1120
564
1102


1117
714
1182

13. Диаметр дымоходамм

120

160

188

188

188

14. Разиеры камеры сгорания
• ширина
• глубина
• высота

мм

300
300
390


600
300
390


444
400
450


594
400
590


594
550
662

15. Объем водяной полостил

30/p>

41

44

65

75

16. Вес котла кг

90

131

170

264

334

Описание твердотопливного котла Eurotherm CS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОПЛИВА

— Антрацит: теплота сгорания – 6700÷8000 ккал/кг, влажность — 4÷5 %, зольность — ≤ 25%, выход горючих летучих веществ — ≤ 9%. Преимущества: большое содержание углерода до 95%, горит при сильной тяге без пламени, без запаха и дыма; большая теплота сгорания, что увеличивает интервал закладки новой порции топлива; не спекается. Недостатки – плохо воспламеняется.

— Каменный уголь: теплота сгорания – 5000÷6700 ккал/кг, влажность — 6÷12 %, зольность — 15÷33%, выход горючих летучих веществ — 4÷10%. Преимущества: хорошо воспламеняется. Недостатки: в зависимости от марки угля может спекаться; большой выход золы.

— Камнеугольные топливные брикеты — 5500÷7500 ккал/кг, влажность — 10÷12 %, зольность — ≤ 17%, выход горючих летучих веществ — ≤ 9%. Преимущества: хорошо воспламеняются, горят без дыма и без выделения угарного газа; малый выход золы.

Допустимые виды топлива и их характеристика:

— Бурый уголь: теплота сгорания – 3000÷4100 ккал/кг, влажность — 30÷45 %, зольность — ≤ 45%, выход горючих летучих веществ — ≥ 45%. Преимущества: хорошо воспламеняется; не спекается. Недостатки: большой выброс газообразных и твёрдых частиц в уходящих газах; низкая теплота сгорания; самовозгорание.

— Буроугольный брикет: теплота сгорания – 3900÷4500 ккал/кг, влажность – ≤ 23,5 %, зольность — ≤ 28%, выход горючих летучих веществ — ≥ 50%. Преимущества: хорошо воспламеняется; не спекается; устойчивость к самовозгоранию при длительном хранении. Недостатки: большой выброс газообразных и твёрдых частиц в уходящих газах; низкая теплота сгорания.

— Торфяной брикет: теплота сгорания – 5500÷5700 ккал/кг, влажность – ≤ 16 %, зольность — ≤ 16%, выход горючих летучих веществ — ≥ 50%. Преимущества: хорошо воспламеняется; не спекается; устойчивость к самовозгоранию при длительном хранении; небольшое количество золы. Недостатки: низкая теплота сгорания.

— Топливный брикет (биотопливо): теплота сгорания – 3850÷5000 ккал/кг, влажность – ≤ 12 %, зольность — ≤ 16%, выход горючих летучих веществ — ≥ 10%. Преимущества: хорошо воспламеняется; не спекается; устойчивость к самовозгоранию при длительном хранении; небольшое количество золы; нет вредных летучих веществ. Недостатки: низкая теплота сгорания.

УСТРОЙСТВО КОТЛА

EUROTHERM CS — это котел с ручной загрузкой топлива, конструкция которого основана на теплообменнике с горизонтальным конвекционным каналом. Благодаря этому, котел достигает высокой производительности при компактном размере. Удобная загрузочная дверь, расположена под углом. Большая поверхность горения топлива. За счет использования эффективной теплоизоляции температура нагрева обшивы котла не превышает 25 С.

В котлах EUROTHERM CS в качестве топлива используется антрацит, бурый и каменный уголь, дрова, торфяные брикеты и фрезерный торф. Теплообменник котла изготавливается из котловой стали толщиной 3 мм.

Возможно подключение механического регулятора тяги. Регулятор тяги управляет процессом поступления воздуха для сгорания топлива, в зависимости от температуры теплоносителя. Тем самым защищает котел от перегревания.

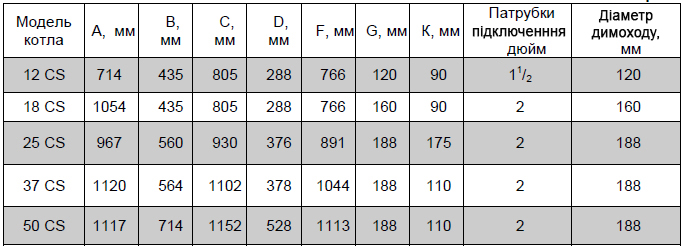

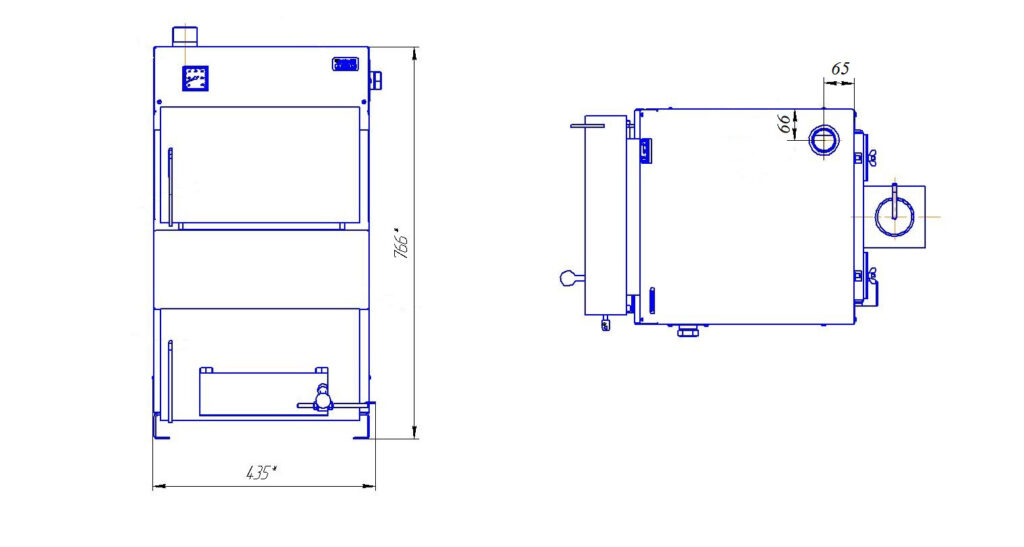

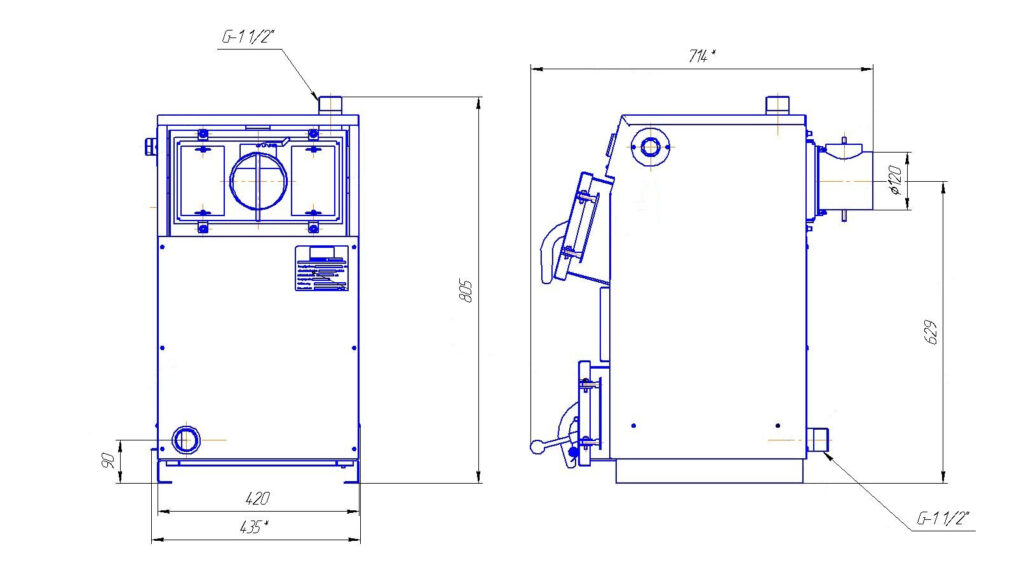

ОСНОВНЫЕ ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ
