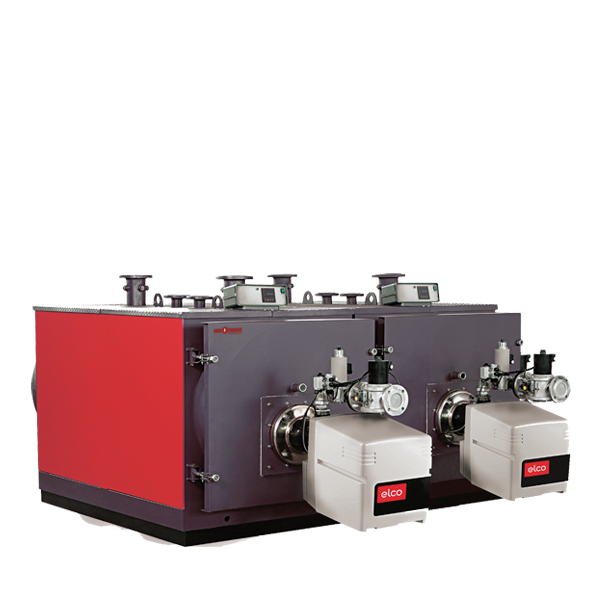

Жаротрубні котли Колві 4000-10000 кВт

Отримати консультацію, замовити:

Жаротрубний (газотрубний) котел — це котел, в якому продукти згоряння палива проходять всередині труб поверхонь нагріву, а вода — зовні труб. Розрізняють жаротрубні, димогарні та жаротрубно-димогарні котли. Суворо кажучи, котли Євротерм є жаротрубно-димогарними (хоча котлам такої конструкції прижився термін «жаротрубні котли», або простіше — «жаротрубніки»): в сталевий сорочці знаходиться теплоносій, а передача тепла відбувається через поверхню жарових і димогарних труб. Котел Євротерм є двоходовим (реверсивним) котлом: перший хід котла утворюється реверсною жаровою трубою (топкою), другий хід утворюється димогарними трубами конвективної частини котла.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

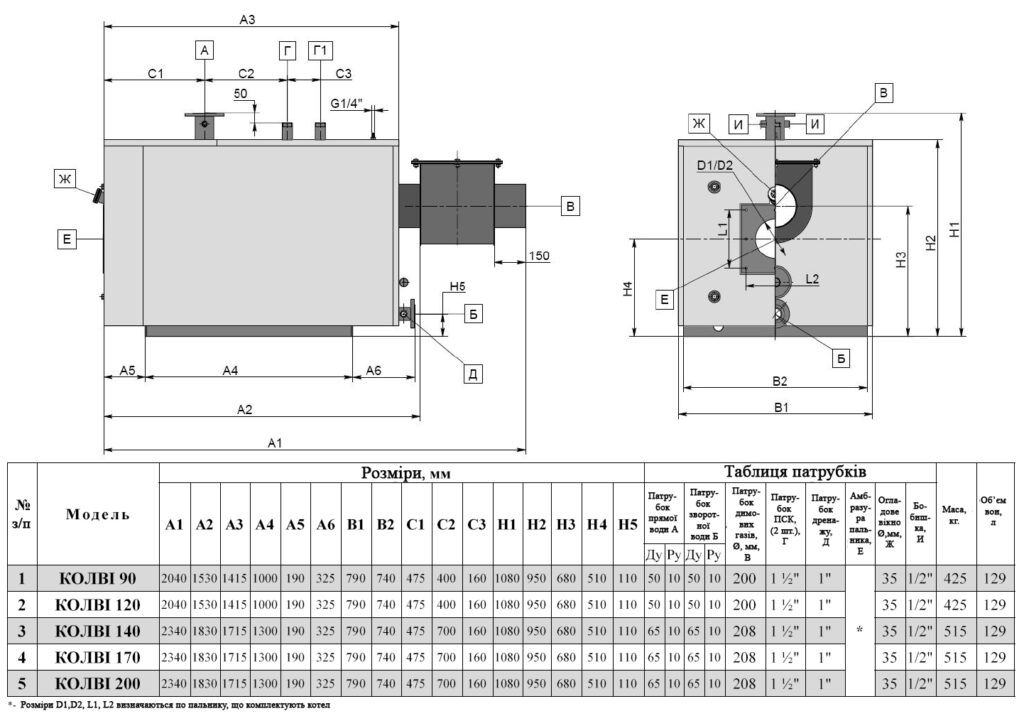

Котли потужністю 90-200 кВт

Найменування параметру	Од. вим.	Найменування котла
		90	120	140	170	200
1. Паливо		Природний газ / дизельне паливо / мазут
2. Номінальна теплопродуктивність	ккал/год. кВт	8 500 99	120 000 140	140 000 163	170 000 198	200 000 233
3. Максимальна температура опалювальної води на виході з котла	°С	95	115	115	115	115
4. Мінімально можлива температура в зворотному трубопроводі	°С	55
5. Температура димових газів, не менш	°С	160
6. Максимальний робочий тиск води в котлі	бар	5
7. Мінімальний робочий тиск води в котлі (при максимальній температурі 115°С/95°С)	бар	-/2	3/2	3/2	3/2	3/2
8. Поверхня нагріву	м²	1,7	1,78	1,85	2,13	2,38
9 ККД, не менш	%	92
10. Втрати тепла в навколишнє середовище при номінальній продуктивності, не більше	%	1,4	1,4	1,2	1,1	1,0
11. Витрати природного газу	м³ н/год	11,5	16,2	18,9	23,0	27,0
12. Витрати дизельного палива	кг/год.	8,8	12,4	14,5	17,6	20,7
13. Гідравлічний опір котла при Δt=15°C	кПа	0,5	0,9	1,3	1,9	2,6
14. Аеродинамічний опір котла	мм вод. ст.	5	11	11	20	31
15. Маса котла	кг	425	425	515	515	515
16. Водяний об’єм котла	л	129	129	129	129	129

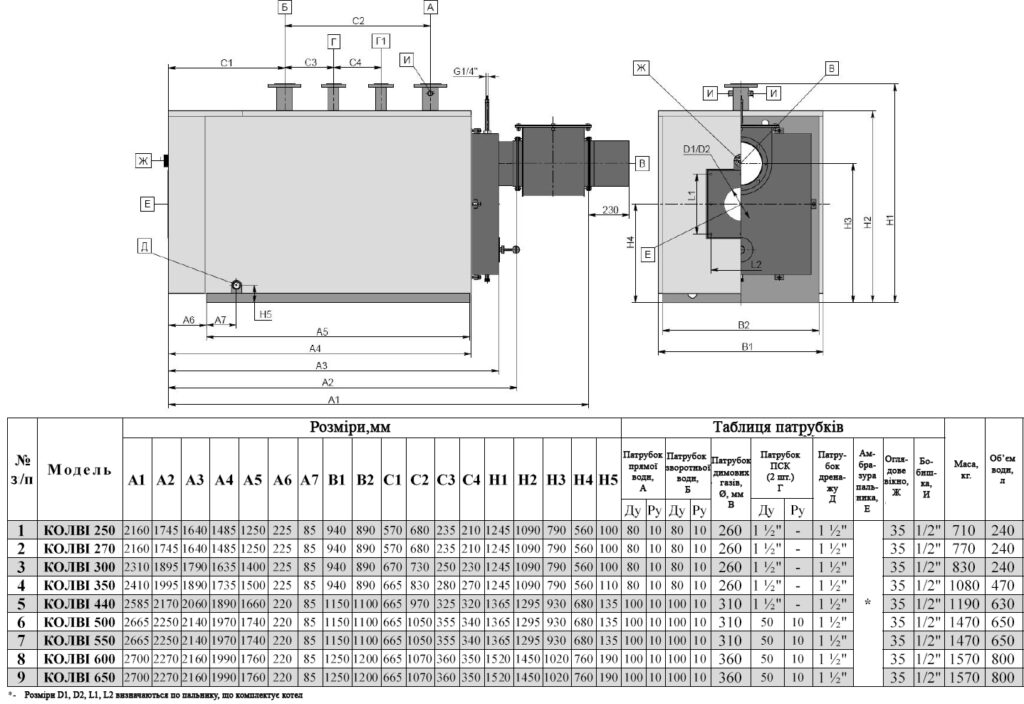

Котли потужністю 250-440 кВт

Найменування параметру	Од. вим.	Найменування котла
		250	270	300	350	440
1. Паливо		Природний газ / дизельне паливо / мазут
2. Номінальна теплопродуктивність	ккал/год. кВт	250 000 291	270 000 314	300 000 349	350 000 407	440 000 512
3. Максимальна температура опалювальної води на виході з котла	°С	115
4. Мінімально можлива температура в зворотному трубопроводі	°С	55
5. Температура димових газів, не менш	°С	160
6. Максимальний робочий тиск води в котлі	бар	5
7. Мінімальний робочий тиск води в котлі (при максимальній температурі 115°С/95°С)	бар	3/2
8. Поверхня нагріву	м²	5,14	5,72	7,55	8,46	10,2
9 ККД, не менш	%	92
10. Втрати тепла в навколишнє середовище при номінальній продуктивності, не більш	%	1,0	1,0	0,9	0,7	0,7
11. Витрати природного газу	м³ н/год.	33,8	36,5	40,5	47,3	59,4
12. Витрати дизельного палива	кг/гдод.	25,9	28,0	31,1	36,2	45,5
13. Гідравлічний опір котла при Δt=15°C	кПа	2,2	2,6	2,8	3,7	2,8
14. Аеродинамічний опір котла	мм вод. ст.	32	38	36	40	52
15. Маса котла	кг	710	770	830	1080	1190
16. Водяний об’єм котла	л	240	240	240	470	630

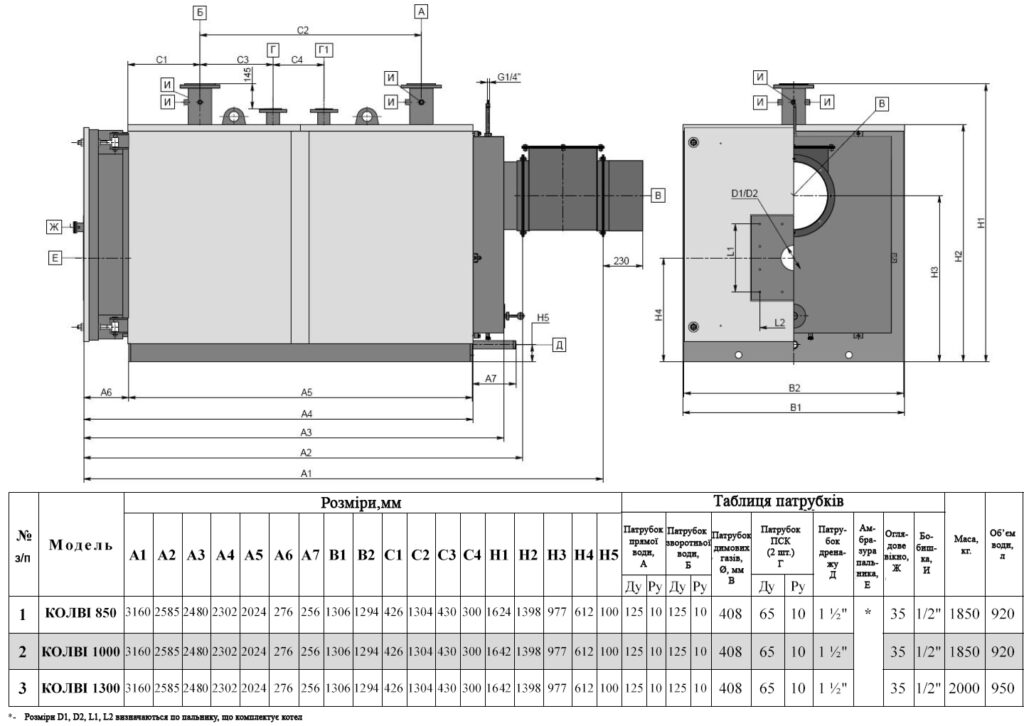

Котли потужністю 500-1300 кВт

Найменування параметру	Од. вим.	Найменування котла
		500	550	600	650	850	1000	1300
1. Паливо		Природний газ / дизельне паливо / мазут
2. Номінальна теплопродуктивність	ккал/год. кВт	500 000 581	550 000 640	600 000 698	650 000 756	816 000 950	945 830 1100	1 117 800 1300
3. Максимальна температура опалювальної води на виході з котла	°С	115
4. Мінімально можлива температура в зворотному трубопроводі	°С	55
5. Температура димових газів, не менше	°С	160
6. Максимальний робочий тиск води в котлі	бар	5	5	5	5	6	6	6
7. Мінімальний робочий тиск води в котлі (при максимальній температурі 115°С / 95°С)	бар	3/2
8. Поверхня нагріву	м²	11,06	11,74	13,02	13,7	20,9	21,12	24,83
9 ККД, не менш	%	92
10. Втрати тепла в навколишнє середовище при номінальній продуктивності, не більш	%	0,7	0,6	0,7	0,6	0,4	0,4	0,4
11. Витрати природного газу	м³ н/год.	67,5	74,3	81,0	87,8	110,29	127,7	150,9
12. Витрати дизельного палива	кг/год.	51,8	56,9	62,1	67,3	84,56	97,9	115,7
13. Гідравлічний опір котла при Δt=15°C	кПа	3,5	4,2	3,0	3,6	4,9	5,2	5,8
14. Аеродинамічний опір котла	мм вод. ст.	53	58	56	67	56	60	68
15. Маса котла	кг	1470	1470	1570	1570	1850	1850	2000
16. Водяний об’єм котла	л	650	650	800	800	920	920	950

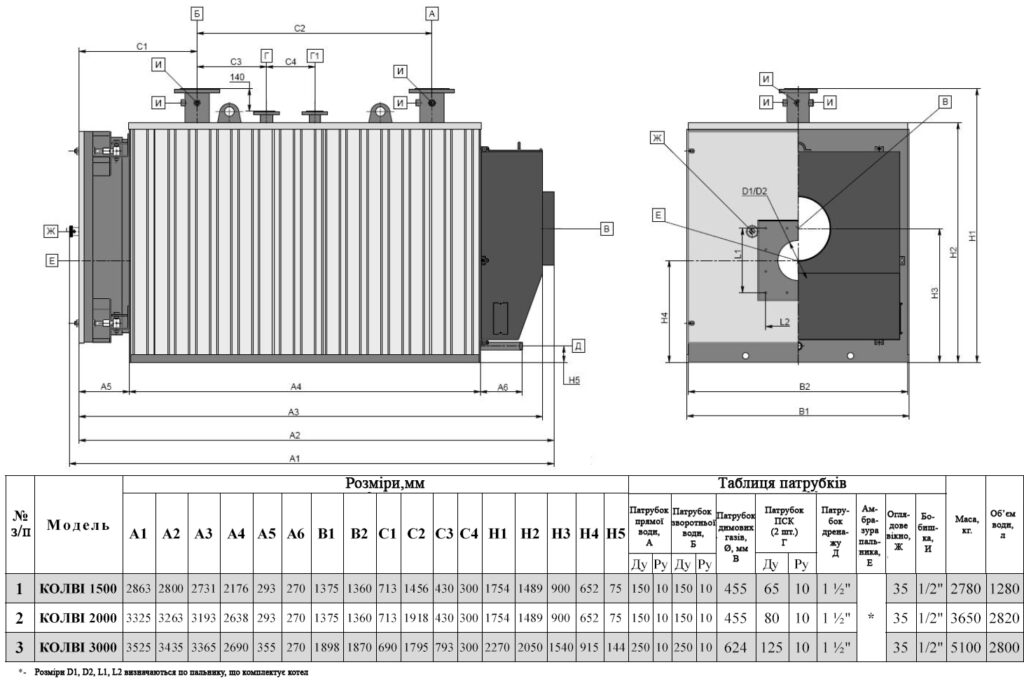

Котли потужністю 1500-3000 кВт

Найменування параметру	Од. вим.	Найменування котла
		КОЛВI 1500	КОЛВІ 2000	КОЛВІ 3000
1. Паливо		Природний газ / дизельне паливо / мазут
2. Номінальна теплопродуктивність	ккал/год. кВт	1 289 770 1500	1 719 690 2000	2 579 540 3000
3. Максимальна температура опалювальної води на виході з котла	°С	115
4. Мінімально можлива температура в зворотному трубопроводі	°С	55
5. Температура димових газів, не менш	°С	160
6. Максимальний робочий тиск води в котлі	бар	6
7. Мінімальний робочий тиск води в котлі (при максимальній температурі 115°С/95°С)	бар	3/2
8. Поверхня нагріву	м²	30,11	39,32	1,86
9 ККД, не менш	%	92
10. Втрати тепла в навколишнє середовище при номінальній продуктивності, не більш	%	0,4	0,3	0,3
11. Витрата природного газу	м³ н/год.	174,2	232,2	348,3
12. Витрати дизельного палива	кг/год.	133,5	178,0	267,0
13. Гідравлічний опір котла при Δt=15°C	кПа	3,3	3,2	6,0
14. Аеродинамічний опір котла	мм вод. ст.	53	60	82
15. Маса котла	кг	2780	3650	5100
16. Водяний об’єм котла	л	1280	2820	2800

Конструкція котла

Конструктивно котел являє собою горизонтально розташовану збірно-зварену циліндричну конструкцію, що складається з зовнішньої обичайки — корпусу котла (поз.1 на малюнках 1 і 2), внутрішньої обичайки з днищем — топки котла (поз.2 і поз.3) і димогарних труб ( поз.4), зварених з передньої і задньої трубними решітками (поз.5 і поз.6). Конструкція розташована на опорній рамі (поз.16). Внутрішня порожнина що утворена корпусом та топкою котла є водяним трактом котла (поз.7). У порожнині водяного тракту розташований пучок димогарних труб. Підведення і відведення теплоносія — води здійснюється через патрубки «зворотної води Т2» (поз.8) і «прямої води Т1» (поз.9) що розташовані на верхній утворюючій корпусу котла. На верхній утворюючій корпусу котла розташовано також патрубок (патрубки) для монтажу запобіжних клапанів. Направляюча що розташована в порожнині водяного тракту (поз.28) забезпечує потік теплоносія до теплонапруженої передньої трубної решітці

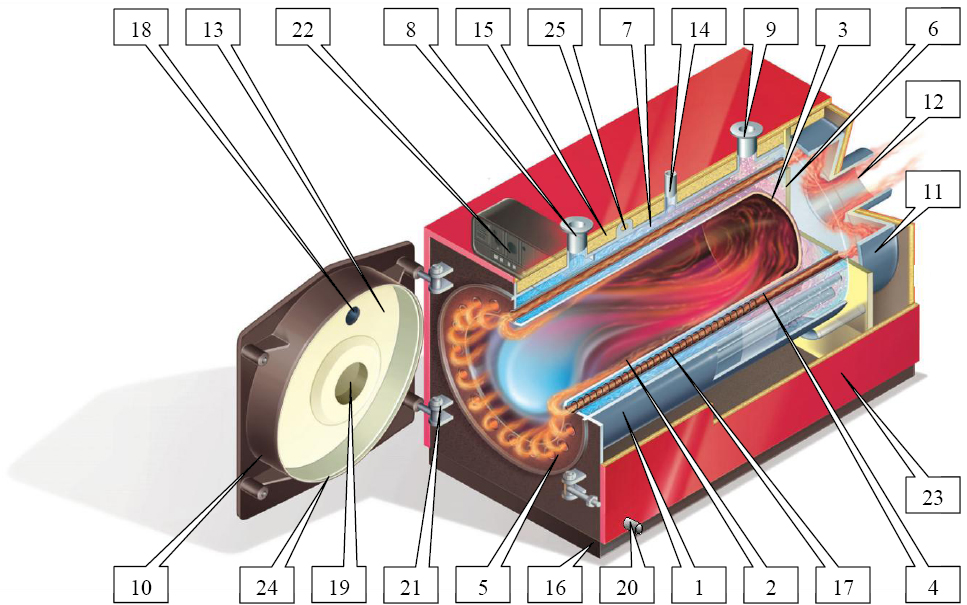

Малюнок 1. Конструкція котла

1-корпус котла
2-топка котла (жарова труба)
3-днище топки
4-димогарні труби
5-передня трубна решітка
6-задня трубна решітка
7-водяний тракт котла
8-патрубок підведення теплоносія (Т2)
9-патрубок відводу теплоносія (Т1)
10-дверцята топки
11-збірний короб димових газів
12-патрубок димових газів
13-жароміцний бетон
14-патрубок для монтажу запобіжного клапана
15-теплоізоляція
16-опорна рама
26-пальник котла
27-шлюз для видалення забруднень
28-направляюча для «зворотної води».

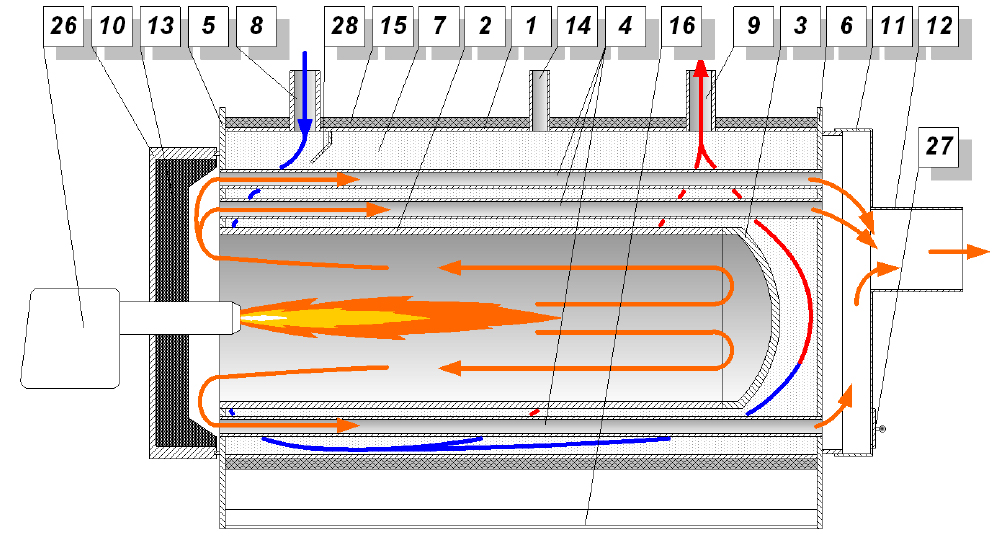

Порожнина внутрішньої обичайки з днищем утворює топкову камеру тупикового типу. Димові гази від днища повертаються до дверцят і, розвертаючись, проходять всередині димогарних труб (поз.4), в яких встановлені турбулізатори (поз.17), надходять в короб димових газів (поз.11), звідки через патрубок виводяться в атмосферу через димову трубу. З передньої сторони корпусу котла на спеціальних петлях (поз.21) навішується дверцята топки (поз.10). Петлі забезпечують відкриття дверцят, як в ліву, так і в праву сторону, а також забезпечують надійне затягування ущільнення. З боку топки дверцята захищені ізоляційною плитою з жароміцного бетону (поз.13), яка виконує роль поворотної камери для димових газів при переході їх з топки котла в димогарні труби. По периметру дверцят розташована канавка для ущільнювального шнура (поз.24). Дверцята обладнані оглядовим вікном (поз.18) та амбразурою для встановлення пальника (поз.19). Короб димових газів кріпиться до задньої трубної решітки корпусу на шпильках та має по периметру ущільнення, аналогічне ущільненню дверцят топки. У нижній частині короба розташовано шлюз для видалення забруднень (поз.27) при очищенні газоходів. Топка котла, дверцята топки, що навішані на петлі передньої трубної решітки, димогарні труби і збірний короб димових газів, закріплений на задній трубної решітці, утворюють газовий тракт котла.
