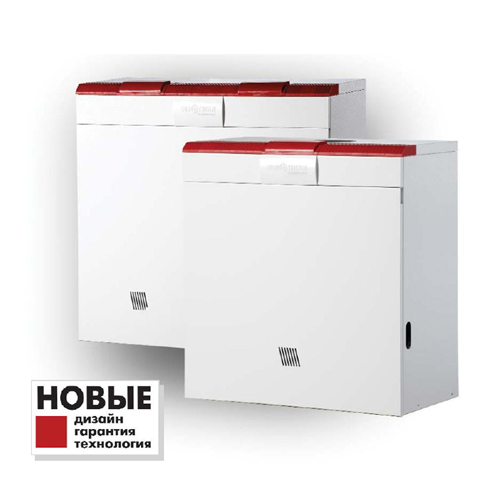

Газові підлогові котли Євротерм КТН CP призначені для теплопостачання індивідуальних житлових будинків, квартир та споруд комунально-побутового призначення, обладнаних системами водяного опалення з природною або примусовою циркуляцією теплоносія з робочим тиском води до 0,3 МПа (3 бар) і максимальної температурою води на виході з котла до 80°С.
Нагрівання води для гарячого водопостачання можливо при використанні зовнішнього теплообмінника. Котли не залежать від енергопостачання і мають п’єзоелектричний розпал. Турбулізатори в котлах з нержавіючої сталі. Пальники POLIDORO і газова автоматика SIT (Італія)
Газові підлогові котли Євротерм КТН CЕ призначені для теплопостачання індивідуальних житлових будинків, квартир і споруд комунально-побутового призначення. Укомплектовані автоматичною системою керування. з рідкокристалічним дисплеєм для контролю роботи котла. Мають відкриту камеру згоряння. Відведення продуктів згоряння здійснюється в димохід.
Приплив повітря і видалення відпрацьованих газів здійснюється природним чином — завдяки тяги, що виникає за рахунок різниці температури і тиску повітря. Котли забезпечені стабілізаторами тяги і мають систему контролю відводу продуктів згоряння. У котлах передбачена можливість управління зовнішнім допоміжним обладнанням (насоси, триходові клапани та ін.), Регулювання теплової потужності в залежності від зовнішньої температури (погодозалежне управління).
Газові підлогові котли Євротерм КТН CЕ (Т) Котли ТУРБО з автоматичною системою керування котлом, мають додаткове обладнання примусового видаленням продуктів горіння — відпрацьованих газів за рахунок димососів і можуть працювати без встановлення димоходу. За рахунок штучно створюваного в котельній камері розрідження забезпечується приплив повітря для горіння з приміщення, де встановлено котел.
Технічні характеристики
Газові підлогові котли Євротерм КТН СР. Еенергонезалежні.
| Найменування параметр | Од. вим. | Найменування апарату | ||
|---|---|---|---|---|
| КТН 50 СР | КТН 100 СР | КТН1 100 СР | ||
| 1. Паливо | Природний газ ГОСТ 5542-87 | |||
| 2. Номінальна (мінімальна) теплопродуктивність | кВт | 48 (19) | 96 (19) | 96 (37) |
| 3. Витрати природного газу при номінальній (мінімальної) теплопродуктивності | м3/год. | 5,47 (2,1) | 10,94 (2,1) | 10,94 (4,2) |
| 4. Максимальна температура опалювальної води на виході з котла | °С | 80±5 | ||
| 5. Номінальний тиск газу | Па | 1960 | ||
| 6. Робочий тиск в системі опалення, в діапазоні | бар | 3…0,7 | ||
| 7. Діапазон регулювання температури опалювальної води на виході з котла | °С | 30….80 | ||
| 8. ККД, не менш | % | 92 | ||
| 9. Корегований рівень звукової потужності працюючого котла, не більш | дБ | 52 | 52 | 52 |
| 10. Номінальна температура продуктів згоряння на виході з котла, не менше | °С | 110 | ||
| 11. Усереднена витрата димових газів при номінальній тепло продуктивності | м3год. г/с | 128 30,4 | 256 60,8 | 256 60,8 |
| 12. Необхідне розрідження (тиск) в димоході за котлом, не менш | Па | 3 | 3 | 3 |
| 13. Номінальна напруга / частота електричного струму | В/Гц | ~220/50 | ||
| 14. Номінальна споживана електрична потужність | Вт | 10 | 20 | 10 |
| 15. Розміри приєднувальних патрубків: • по газу • опалювального контуру | дюйм | G½” G2″ | G½”-2 шт. G2″-2 пары | G¾” G2″ |
| 16. Діаметр патрубка димових газів | мм | 158 | 158-2 шт. | 218 |
| 17. Габарити: • висота • ширина • глибина | мм | 1161 626 740 | 1161 1326 740 | 1161 996 607 |
| 18. Зміст в сухих нерозбавлених продуктах згоряння: • СО₂ не більш • NOₓ не більш | мг/м3 мг/м3 | 119 240 | ||
| 19. Термін служби, не менше | років | 15 | ||
| 21. Маса апарату (без димоходу) | кг | 172 | 328 | 253 |
| *Зі знятою трубоприставкою | ||||
Газові підлогові котли Євротерм КТН СЕ. Автоматичні.
| Найменування параметру | Од. вим. | Найменування апарату | |||||
|---|---|---|---|---|---|---|---|
| КТН 50 СЕ | КТН 50 СЕ(Т) | ТН 100 СЕ | КТН 100 СЕ(Т) | КТН1 100 СЕ | КТН1 100 СЕ(Т) | ||
| 1. Паливо | Природный газ ГОСТ 5542-87 | ||||||
| 2. Номінальна (мінімальна) теплопродуктивність | кВт | 48 (19) | 48 (19) | 96 (19) | 96 (19) | 96 (37) | 96 (37) |
| 3. Витрати природного газу при номінальній (мінімальної) теплопродуктивності | м3/год | 5,47 (2,1) | 5,47 (2,1) | 10,94 (2,1) | 10,94 (2,1) | 10,94 (4,2) | 10,94 (4,2) |
| 4. Максимальна температура опалювальної води на виході з котла | °С | 80±5 | |||||
| 5. Номінальний тиск газу | Па | 1960 | |||||
| 6. Робочий тиск в системі опалення, в діапазоні | бар | 3…0,7 | |||||
| 7. Діапазон регулювання температури опалювальної води при виході з котла | °С | 30….80 | |||||
| 8. ККД, не менш | % | 92 | |||||
| 9. Корегований рівень звукової потужності працюючого котла, не більше | дБ | 52 | 55 | 52 | 55 | 52 | 55 |
| 10. Номінальна температура продуктів згоряння на виході з котла, не менш | °С | 110 | |||||
| 11. Усереднені витрати димових газів при номінальній теплопродуктивності | м3год. г/с | 128 30,4 | 128 30,4 | 256 60,8 | 256 60,8 | 256 60,8 | 256 60,8 |
| 12. Необхідне розрідження (тиск) в димоході за котлом, не менш | Па | 3 | (50) | 3 | (50) | 3 | (50) |
| 13. Номінальна напруга / частота електричного струму | В/Гц | ~220/50 | |||||
| 14. Номінальна споживана електрична потужність | Вт | 10 | 70 | 20 | 140 | 10 | 100 |
| 15. Розміри приєднувальних патрубків: • по газу • опалювального контуру | дюйм | G½” G2″ | G½” G2″ | G½”-2 шт. G2″-2 пары | G½”-2 шт. G2″-2 пары | G¾” G2″ | G¾” G2″ |
| 16. Діаметр патрубка димових газів | мм | 158 | 80 | 158-2 шт. | 80-2 шт. | 218 | 100 |
| 17. Габарити: • висота • ширина • глибина | мм | 1161 626 740 | 1161* 626 740 | 1161 1326 740 | 1161* 1326 740 | 1161 996 607 | 1161* 996 627 |
| 18. Зміст в сухих нерозбавлених продуктах згоряння: • СО₂ не більш • NOₓ не більш | мг/м3 мг/м3 | 119 240 | |||||
| 19. Термін служби, не менш | років | 15 | |||||
| 21. Маса апарату (без димоходу) | кг | 172 | 172 | 328 | 328 | 253 | 273 |
| * Зі знятою трубоприставко | |||||||
Опис і робота апарату
Схема підведення повітря та відводу продуктів згоряння представлена на малюнку 1.

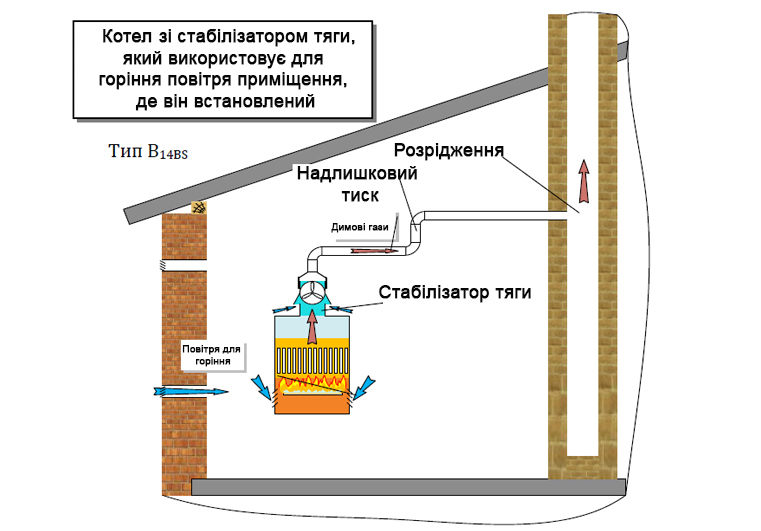

На малюнку 2 зображено схему відведення продуктів згоряння для підлогових газових котлів КТН СЕ (Т) в окремий димохід. Ця схема застосовується для проміжного газоходу (між котлом і димоходом) з високим аеродинамічним опором (малий діаметр, складна конфігурація) що істотно полегшує умови проектування в існуючих будівлях.

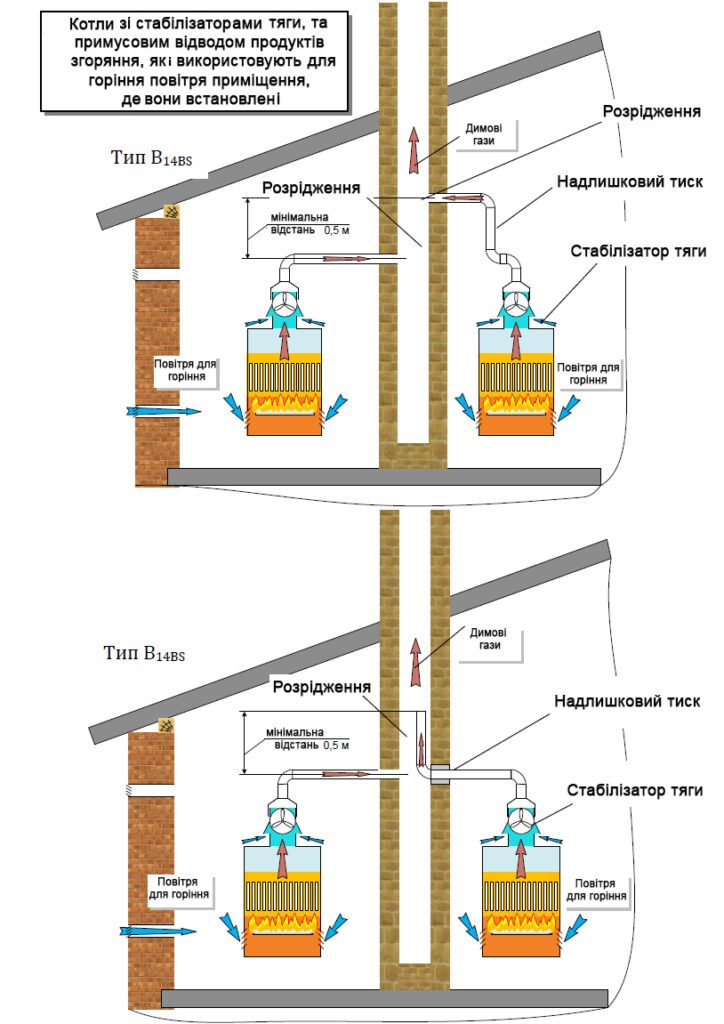

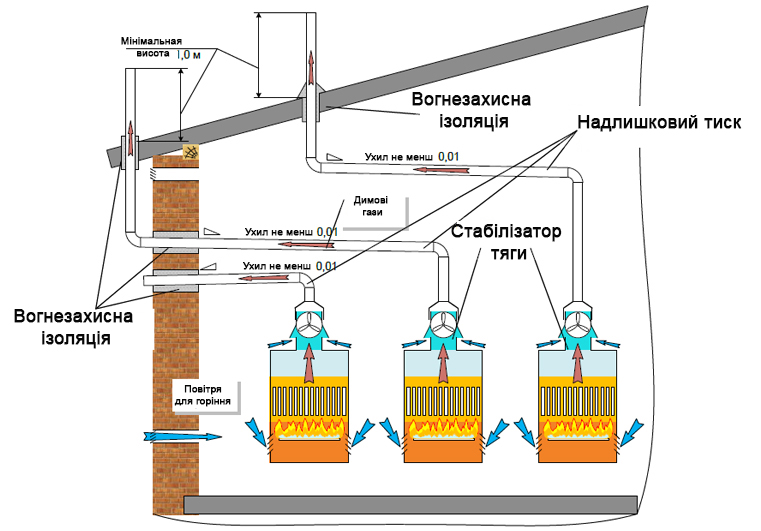

На малюнку 3 зображено схеми відведення продуктів згоряння для декількох підлогових газових котлів КТН СЕ (Т) в загальний димохід. Загальний димохід, при цьому, при усіх режимах роботи у всьому діапазоні метеорологічних умов (для забезпечення ГВП також в неопалювальний період), повинен забезпечувати стійке розрідження в точках підключення газоходів до колів.
На малюнку 4 зображені схеми відведення продуктів згоряння для підлогових газових котлів КТН СЕ (Т) через огороджувальні конструкції. Відведення продуктів згоряння через стіну (зліва на малюнку) можливо для виробничих будівель, дахових котелень та випадків, передбачених діючими нормативами. Ухил газоходу повинен бути організовано у бік виходу через стіну. Відведення продуктів згоряння через дах (зліва на малюнку) можливо для випадку коли апарат встановлено на верхньому поверху або у одноповерховій будівлі. При цьому повинен дотримуватися ліміт довжини газоходу не більш 6 м. Причому, кожен відвід на 900 зменшує цю довжину на 0,75 м. Дотримання цієї умови викликано необхідністю гарантувати роботу димососа в діапазоні необхідних значень продуктивності. Ухил горизонтальної ділянки газоходу повинен бути організований у бік котла. Відведення продуктів згоряння через карниз (посередині на малюнку) можливо для випадку установки апарату на верхньому поверху або в одноповерховій будівлі. Умови, що обмежують довжину газоходу і ухил його горизонтальних ділянок — такі ж, як для попереднього випадку.

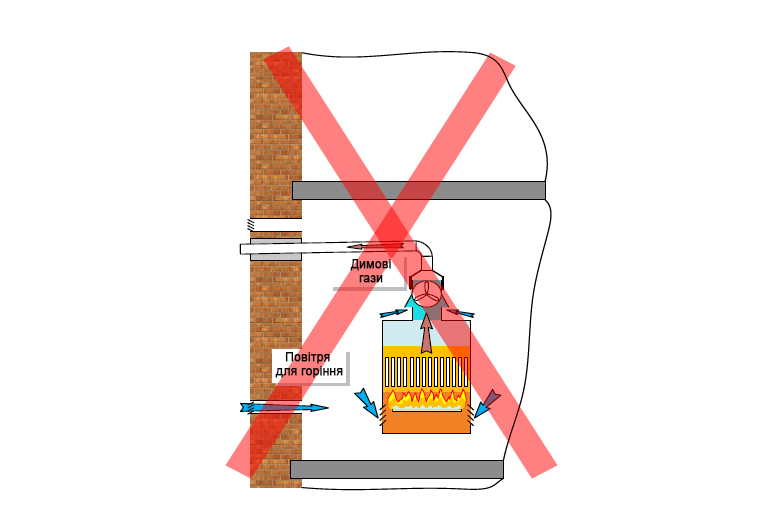

На малюнку 5 проілюстрований випадок, заборонений до застосування щодо установки котлів на нижніх поверхах житлових та громадських будівель — установка підлогового газового котла КТН СЕ(Т) з відведенням димових газів через стіну. Розміщення підлогового газового котла КТН СЕ(Т) з відведенням димових газів через стіну на нижніх поверхах виробничих будівель можливе, якщо вище розташований глухий фасад і відсутні зони перебування людей. Для цього випадку необхідно забезпечити, в загальному випадку, вихід газоходу через стіну на позначці не нижче 2,2 м над рівнем проходу.
Малюнок 1
Малюнок 2
Малюнок 3
Малюнок 4
Малюнок 5
