Котли Колві Т виготовляються в діапазоні 5-23 МВт. Котли використовуються для приготування перегрітої води під високим тиском без кип’ятіння і випаровування води. Камера згоряння приєднана до камери реверсивного полум’я. Через цю камеру димові гази проходять в другій трубний контур. Димові гази проходять в передню димову коробку, звідки по третьому трубному контуру досягають задньої коробки котла. Завдяки цьому принципу роботи, котли можна використовувати для роботи при максимальному і змінному паровому навантаженні, при високій теплової інерції і з усіма типами пальників, включаючи роторні.

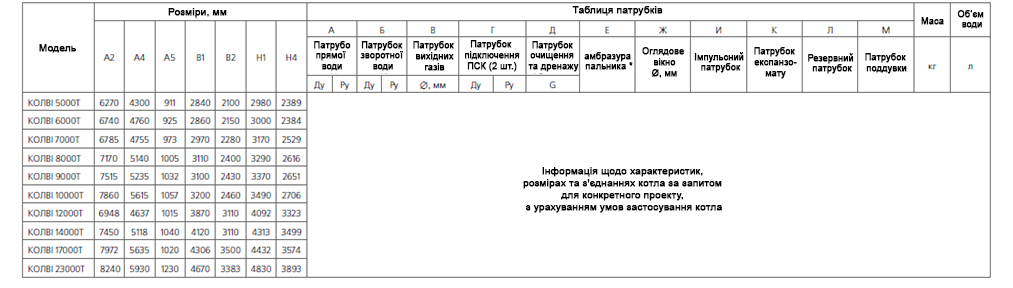

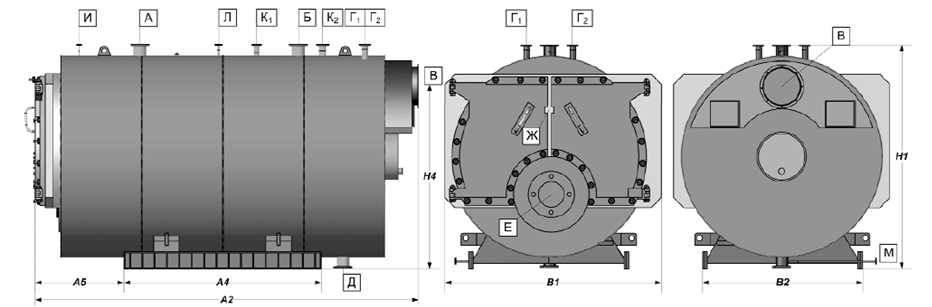

ГАБАРИТНІ РОЗМІРИ
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Найменування параметру | Од. вим. | КОЛВІ 5000 Т | КОЛВІ 6000 Т | КОЛВІ 7000 Т | КОЛВІ 8000 Т | КОЛВІ 9000 Т |
|---|---|---|---|---|---|---|
| Номінальна теплопродуктивність | ккал/год. кВт | 4 299 226 5000 | 5 159 071 6000 | 6 018 917 7000 | 6 878 762 8000 | 7 738 607 9000 |
| Паливо | Природний газ / дизельне паливо / мазут | |||||
| Максимальна температура, не менш | °С | 95 | 115 | 115 | 130 | 150 |
| Мінімально можлива температура в зворотному трубопроводі | °С | 60 | ||||
| Температура димових газів | °С | 160 | ||||
| Максимальний робочий тиск води в котлі | бар | 6 | 8 | 10 | 12 | 14 |
| ККД | % | 92 (96) | ||||
| Витрати природного газу | м³ н/год. | 580,5 | 696,6 | 812,7 | 928,8 | 1044,9 |
| Витрати дизельного палива | кг/год. | 267,0 | 534,1 | 623,1 | 712,1 | 801,1 |
| Маса котла | кг | 16252 | 17578 | 19625 | 21515 | 25350 |
| Водяний об’єм котла | л | 14275 | 15666 | 16767 | 19729 | 20793 |
| Найменування параметру | Од. вим. | КОЛВІ 10000 Т | КОЛВІ 12000 Т | КОЛВІ 14000 Т | КОЛВІ 17000 Т | КОЛВІ 23000 Т |
|---|---|---|---|---|---|---|
| 1. Паливо | Природний газ / дизельне паливо / мазут | |||||
| 2. Номінальна теплопродуктивність | ккал/год. кВт | 85 984 52 10 000 | 10 318 143 12 000 | 12 037 833 14 000 | 14 617 369 17 000 | 19 776 440 23 000 |
| 3. Максимальна температура, не менш | °С | 95 | 15 | 130 | 130 | 150 |
| 4. Мінімально можлива температура в зворотному трубопроводі | °С | 60 | ||||
| 5. Температура димових газів | °С | 160 | ||||
| 6. Максимальний робочий тиск води в котлі | бар | 6 | 8 | 10 | 12 | 14 |
| 7. ККД | % | 92 (96) | ||||
| 8. Витрати природного газу | м³ н/год. | 1161 | 1393 | 1625,4 | 1973,7 | 2670,3 |
| 9. Витрати дизельного палива | кг/год. | 890,1 | 1068,1 | 1246,2 | 1513,2 | 2047,3 |
| 10. Маса котла | кг/год. | 26817 | 32086 | 37697 | 44490 | 56921 |
| 11. Водяний об’єм котла | л | 22688 | 28901 | 36674 | 41976 | 49473 |
