Твердопаливні котли опалювальні сталеві КТК, (далі в тексті — котли) призначені для опалення будинків та споруд житлового, комунально-побутового і виробничого призначення з температурою теплоносія до 90°С, з використанням в якості палива антрациту, кам’яного вугілля або деревини; а так само для гарячого водопостачання, з використанням проміжного теплообмінника. Котли можуть працювати як у відкритих, так і в закритих системах опалення, з примусовою і природною циркуляцією теплоносія. Конструкція котла дозволяє максимально ефективно використовувати тепло, яке виділяється при час спалювання твердого палива. Експлуатація котла можлива тільки в режимі ручного завантаження твердого палива.
Технічні характеристики твердопаливних котлів Eurotherm KTK
| Найменування параметру | Од. вим. | Найменування котла | ||||
|---|---|---|---|---|---|---|
| КТК-12 | КТК-15 | КТК-18 | КТК-25 | КТК-50 | ||
| ЦІНА | грн. | 7875 | 8715 | 9975 | 14175 | 27195 |
| 1. Номінальна потужність | кВт | 12 | 15 | 18 | 25 | 50 |
| 2. Витрати палива. Антрацит (6700 ккал/кг) | кг/год | 1,75 | 2,18 | 2,62 | 3,65 | 7,3 |
| 3 Витрати палива. Кам’яне вугілля (5000 ккал/кг) | кг/год | 2,0 | 2,5 | 3,0 | 4,17 | 8,3 |
| 4. Максимальний тиск в системі опалення | бар | 1,5 | ||||
| 5. Діапазон регулювання температури води | °С | 60-90 | ||||
| 6. Коефіцієнт корисної дії, не менш | % | 76 | ||||
| 7. Діапазон регулювання потужності | кВт | 6-12 | 7-15 | 9-18 | 12-25 | 25-50 |
| 8. Гідравлічний опір | мбар | 18 | 18 | 20 | 20 | 20 |
| 9. Температура продуктів згоряння на виході, не менш | °С | 140 | ||||
| 10. Час горіння одного завантаження (при потужності 50%) | год. | 4 | 4,5 | 5 | 5-6 | 6 |
| 11. Аеродинамічний опір | Па | 12 | 12 | 14 | 12 | 12 |
| 12. Об’єм камери згоряння | м³ | 0,03 | 0,055 | 0,066 | 0,08 | 0,22 |
| 13. Об’єм водяний порожнини | л | 24 | 27 | 32 | 44 | 75 |
| 14. Габаритні розміри: • ширина • глибина • висота | мм | 512 575 805 | 512 575 887 | 512 645 887 | 612 822 960 | 766 1020 1182 |
| 15. Маса котла | кг | 77 | 82 | 92 | 164 | 321 |
Опис твердопаливного котла Eurotherm KTK
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОПЛИВА
— Антрацит: теплота згоряння — 6700 ÷ 8000 ккал / кг, вологість — 4 ÷ 5%, зольність — ≤ 25%, вихід горючих летючих речовин — ≤ 9%. Переваги: великий вміст вуглецю (до 95%), горить при сильній тязі без полум’я, без запаху і диму; велика теплота згоряння, що збільшує інтервал закладки нової порції палива; НЕ спікається. Недоліки — погано запалюється.
— Кам’яне вугілля: теплота згоряння — 5000 ÷ 6700 ккал / кг, вологість — 6 ÷ 12%, зольність — 15 ÷ 33%, вихід горючих летючих речовин — 4 ÷ 10%. Переваги: добре займається. Недоліки: в залежності від марки вугілля може спікатися; великий вихід золи.
— Кам’яновугільні паливні брикети — 5500 ÷ 7500 ккал / кг, вологість — 10 ÷ 12%, зольність — ≤ 17%, вихід горючих летючих речовин — ≤ 9%. Переваги: добре займається, горять без диму і без виділення чадного газу; малий вихід золи.
— Буре вугілля: теплота згоряння — 3000 ÷ 4100 ккал / кг, вологість — 30 ÷ 45%, зольність — ≤ 45%, вихід горючих летючих речовин — ≥ 45%. Переваги: добре займається; не спікається. Недоліки: великий викид газоподібних і твердих часток у відпрацьованих газах; низька теплота згоряння; самозаймання.
— Буровугільний брикет: теплота згоряння — 3900 ÷ 4500 ккал / кг, вологість — ≤ 23,5%, зольність — ≤ 28%, вихід горючих летючих речовин — ≥ 50%. Переваги: добре займається; не спікається; стійкість до самозаймання при тривалому зберіганні. Недоліки: великий викид газоподібних та твердих часток у відпрацьованих газах.
— Торф’яний брикет: теплота згоряння — 3700 ÷ 3900 ккал / кг, вологість — ≤ 16%, зольність — ≤ 11%, вихід горючих летючих речовин — ≥ 50%. Переваги: добре займається; не спікається; стійкість до самозаймання при тривалому зберіганні; невелика кількість золи. Недоліки: низька теплота згоряння.
— Паливний брикет (біопаливо): теплота згоряння — 3850 ÷ 5000 ккал / кг, вологість — ≤ 12%, зольність — ≤ 16%, вихід горючих летючих речовин — ≥ 10%. Переваги: добре займається; не спікається; стійкість до самозаймання при тривалому зберіганні; невелика кількість золи; немає шкідливих летючих речовин. Недоліки: низька теплота згоряння.
КОНСТРУКЦІЯ КОТЛА
Конструкція котла і основні геометричні розміри представлені на мал.1. і таблиці 2.
Корпус котла зварений з листової вуглецевої сталі та ізольований шаром мінеральної вати товщиною 50 мм. Корпус виконано з топки 2 та конвективного газоходу. Над топкою 2 розташований екран-турбулізатор 3 для завихорення потоку продуктів згоряння. У нижній частині топки розташована решітка 5, та решітка що відкривається 12. Під колосниковою решіткою встановлено піддон 6 для збирання попелу та шлаку. Повітряною заслонкою 14 і шибером 7, який встановлений в димоході, добирається оптимальний режим надходження повітря, який забезпечує повне згорання палива.

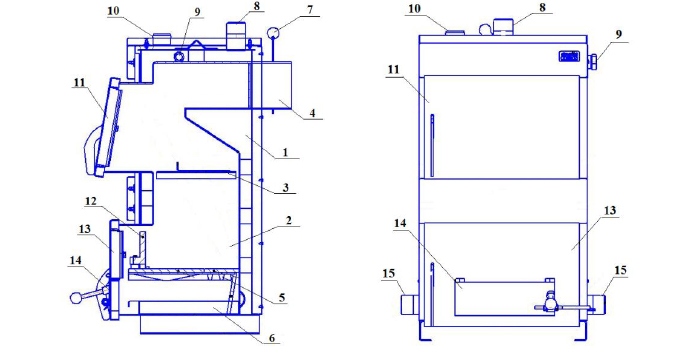

Конструкція котла. Малюнок 1.
1. Теплообмінник, 2. Топка, 3. Екран -турбулізатор, 4. Димохід, 5. Колосникова решітка, 6. Піддон, 7. Шибер, 8. Подаючий патрубок, 9. Муфта для підключення регулятора тяги, 10. Термометр, 11. Завантажувальні дверцята, 12. Решітка, 13. Дверцята розпалу й очищення, 14. Повітряна заслінка, 15. Зворотний патрубок.
На передній стінці корпусу котла розташовано завантажувальні дверцята 11 та дверцята розпалу й очищення 13, на яких встановлена повітряна заслінка 14 з віссю тяги. У верхній частині корпусу встановлений термометр 10, який з’єднаний з датчиком температури. Датчик температури розташований у верхній частині котла з лівого боку.
Корпус котла облицьований сталевими декоративними панелями. На правій боковій панелі встановлено муфту 9 з заглушкою для під’єднання регулятора тяги.
На задній стінці корпусу котла розташовано димохід 4 з шибером 7. Патрубок для подачі теплоносія в систему опалення 8 знаходиться у верхній частині котла. Патрубки зворотної тяги 15 знаходяться з правого і лівого боку котла, дане розташування створює зручності для монтажу котла до системи опалення.
