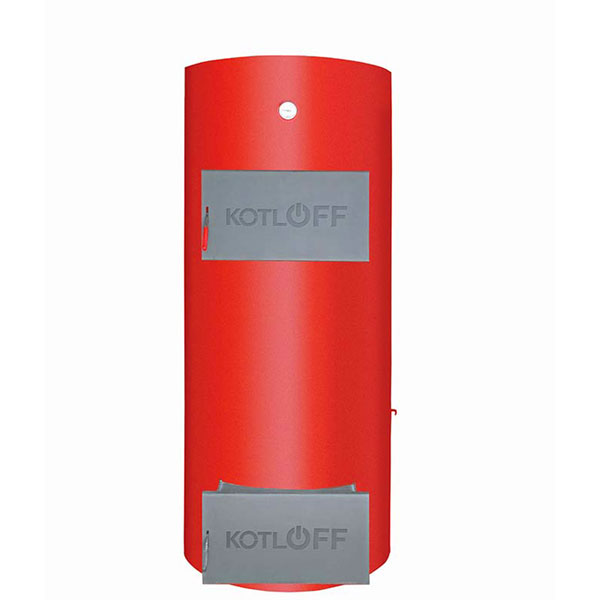

Твердопаливний котел тривалого горіння, (далі в тексті — котли) призначені для опалення будівель і споруд житлового, комунально-побутового і виробничого призначення з температурою теплоносія до 90°С, з використанням в якості палива антрациту, кам’яного вугілля, деревини, відходів деревини, паливних брикетів або пелет; а також для гарячого водопостачання при використанні проміжного теплообмінника. Котли можуть працювати як у відкритих, так і в закритих системах опалення, з примусовою і природною циркуляцією теплоносія
ТЕХНИЧНІ ХАРАКТЕРИСТИКИ КОТЛІВ ТРИВАЛОГО ГОРІННЯ
| Найменування параметру | Од. вим. | Найменування апарату | ||||
|---|---|---|---|---|---|---|
| 15 WS | 22 WS | 32 WS | 42 WS | 52 WS | ||
| ЦІНА | грн. | 21 674 | 23 863 | 26 309 | 30 524 | 33 037 |
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||
| 1. Номінальна теплова потужність | кВтл | 15 | 22 | 32 | 42 | 52 |
| 2. Витрати палива при номінальній потужності. Антрацит (6700 ккал) | кг/год. | 1,9 | 2,8 | 4,1 | 5,4 | 6,5 |
| 3. Витрати палива при номінальній потужності. Дрова (2600 ккал) | кг/год. | 4,4 | 6.5 | 9.5 | 12.4 | 15.2 |
| 4. Робочий тиск в системі опалення | бар | 1,5 | ||||
| 5. Діапазон регулювання температури води | °С | 50±90 | ||||
| 6. ККД, не менш | % | 89 | ||||
| 7. Діапазон регулювання потужності | кВт | 7-15 | 9-22 | 12-32 | 16-42 | 17-52 |
| 8. Гідравлічний опір | мбар | 18 | 20 | 20 | 20 | 20 |
| 9 Температура продуктів згоряння на виході, не менш | °С | 140 | ||||
| 10. Максимальний час горіння одного завантаження. Дрова | год. | 32 | 32 | 32 | 32 | 32 |
| 11. Максимальний час горіння одного завантаження. Вугілля | год. | 140 | 140 | 140 | 140 | 140 |
| 12. Аеродинамічний опір | Па | 23 | 26 | 27 | 30 | 35 |
| 13. Габаритні розміри: • діаметр • висота | мм | 540 2070 | 620 2070 | 720 2070 | 770 2070 | 840 2070 |
| 14. Діаметр приєднувальних патрубків | дюйм | 2 | 2 | 2 | 2 | 2 |
| 15. Діаметр димоходу | мм | 160 | 160 | 220 | 220 | 220 |
| 16. Об’єм топки | м³ | 0,18 | 0,22 | 0,32 | 0,37 | 0,45 |
| 17. Маса котла | кг | 195 | 225 | 267 | 288 | 316 |
ТЕХНИЧНІ ХАКТЕРИСТИКИ ПАЛИВА
— Антрацит: теплота згоряння — 6700 ÷ 8000 ккал / кг, вологість — 4 ÷ 5%, зольність — ≤ 25%, вихід горючих летючих речовин — ≤ 9%. Переваги: великий вміст вуглецю (до 95%), горить при сильній тязі без полум’я, без запаху і диму; велика теплота згоряння, що збільшує інтервал закладки нової порції палива; НЕ спікається. Недоліки — погано запалюється.
— Кам’яне вугілля: теплота згоряння — 5000 ÷ 6700 ккал / кг, вологість — 6 ÷ 12%, зольність — 15 ÷ 33%, вихід горючих летючих речовин — 4 ÷ 10%. Переваги: добре займається. Недоліки: в залежності від марки вугілля може спікатися; великий вихід золи.
— Кам’яновугільні паливні брикети — 5500 ÷ 7500 ккал / кг, вологість — 10 ÷ 12%, зольність — ≤ 17%, вихід горючих летючих речовин — ≤ 9%. Переваги: добре займається, горять без диму і без виділення чадного газу; малий вихід золи.
— Буре вугілля: теплота згоряння — 3000 ÷ 4100 ккал / кг, вологість — 30 ÷ 45%, зольність — ≤ 45%, вихід горючих летючих речовин — ≥ 45%. Переваги: добре займається; не спікається. Недоліки: великий викид газоподібних і твердих часток у відпрацьованих газах; низька теплота згоряння; самозаймання.
— Буровугільний брикет: теплота згоряння — 3900 ÷ 4500 ккал / кг, вологість — ≤ 23,5%, зольність — ≤ 28%, вихід горючих летючих речовин — ≥ 50%. Переваги: добре займається; не спікається; стійкість до самозаймання при тривалому зберіганні. Недоліки: великий викид газоподібних та твердих часток у відпрацьованих газах.
— Торфяний брикет: теплота згоряння — 3700 ÷ 3900 ккал / кг, вологість — ≤ 16%, зольність — ≤ 11%, вихід горючих летючих речовин — ≥ 50%. Переваги: добре займається; не спікається; стійкість до самозаймання при тривалому зберіганні; невелика кількість золи. Недоліки: низька теплота згоряння.
— Паливний брикет (біопаливо): теплота згоряння — 3850 ÷ 5000 Ккал / кг, вологість — ≤ 12%, зольність — ≤ 16%, вихід горючих летючих речовин — ≥ 10%. Переваги: добре займається; не спікається; стійкість до самозаймання при тривалому зберіганні; невелика кількість золи; немає шкідливих летючих речовин. Недоліки: низька теплота згоряння.
— Дрова: теплота згоряння — 2440 ÷ 2910 ккал / кг, вологість — ≤ 25%, зольність — ≤ 1-3%. Переваги: добре займаються; не спікаються; стійкість до самозаймання при тривалому зберіганні; невелика кількість золи; немає шкідливих летючих речовин. Недоліки: низька теплота згоряння.
КОНСТРУКЦІЯ КОТЛА

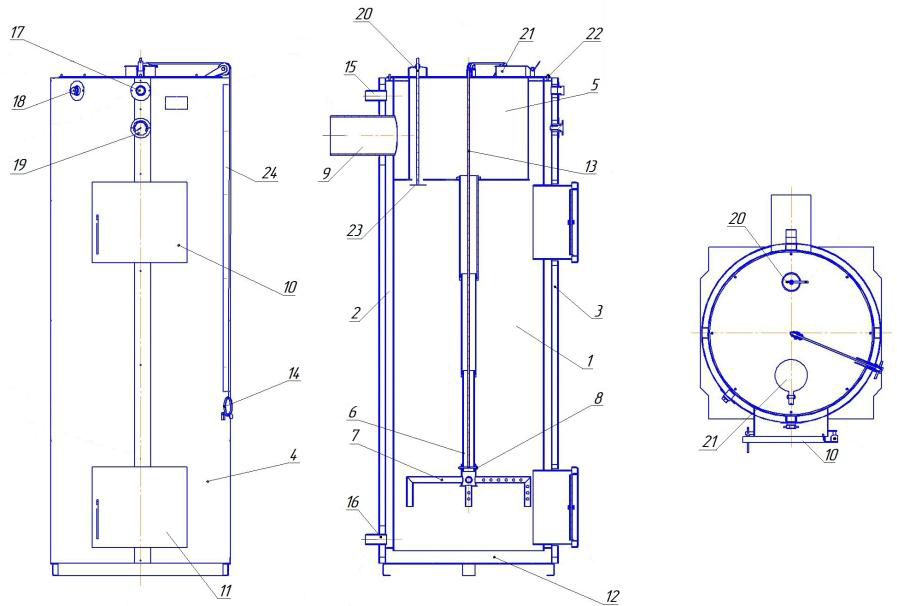

Конструкція котла і основні геометричні розміри зображено нижче на малюнку 1.
Котел — це сталевий циліндр, оточений іншим сталевим циліндром більшого діаметру з теплоізолятором. Між циліндрами нагрівається теплоносій.
Малюнок 1.
1. Топка. 2. Циліндричний теплообмінник. 3. Теплоізоляція. 4. Обшивка котла. 5. Циліндрична камера для підігріву повітря. 6. Телескопічна труба. 7. Розподільник повітря. 8. Штифт кріплення пальника. 9. Димохід. 10. Дверцята для завантаження. 11. Дверцята для чищення. 12. Футеровка. 13. Трос для підйому. 14. Кільце фіксації розподільника. 15. Патрубок подачі теплоносія. 16. Патрубок зворотної води. 17. Муфта для підключення регулятора тяги. 18. Муфта підключення запобіжного клапана. 19. Термометр. 20. Регулятор подачі вторинного повітря. 21. Заслонка повітряна. 22. Кришка верхня. 23. Клапан вторинного повітря. 24. Вказівник рівня палива.
У передній частині котла знаходяться дверцята для завантаження палива 10, дверцята для чищення 11, муфта для приєднання регулятора тяги 17, термометр 19. У задній частині котла розташовано патрубок вихідних газів 9, патрубок подачі теплоносія 15, патрубок зворотної води 16. На верхній кришці котла 22 розташовані повітряна заслонка 21 і регулятор вторинного повітря 20. Для поліпшення якості горіння палива і передачі тепла в верхній частині камери згоряння встановлена камера підігріву повітря 5. Для уникнення нагріву дна котла в нижній частині топки 1 розташований ряд шамотної цегли (футеровка) 12.
Для досягнення оптимального тепловідводу між камерою нагріву повітря і стінками камери згоряння котла по всьому периметру є проміжок, по якому дим, охоплюючи камеру нагріву повітря, надходить в отвір відпрацьованих газів.
У камеру згоряння занурюється телескопічна труба подачі повітря 6, на кінці якої встановлено пальник-розподільник повітря 7. З правого боку котла, напроти дверцят, є трос 13 для підйому механізму подачі повітря з кільцем 14 та фіксуючим гачком.
Призначення розподільника повітря — поступово подавати повітря в зону горіння. Розподільник повітря спирається на шар палива і знижується донизу поступово зі згорянням палива під силою власної ваги.
ОСНОВНІ ГЕОМЕТРИЧНІ РОЗМІРИ
| Модель котла | А, мм | В, мм | С, мм | D, мм | Е, мм | F, мм | G, мм | Н, мм | Патрубки підключення, дюйм |
|---|---|---|---|---|---|---|---|---|---|
| 15 WS | 2070 | 540 | 925 | 1770 | 1785 | 145 | 159 | 1190 | 2 |
| 22 WS | 2070 | 620 | 925 | 1770 | 1785 | 145 | 159 | 1190 | 2 |
| 32 WS | 2070 | 720 | 1035 | 1770 | 1785 | 145 | 219 | 1190 | 2 |
| 42 WS | 2070 | 770 | 1040 | 1745 | 1785 | 145 | 219 | 1190 | 2 |
| 52 WS | 2070 | 840 | 1160 | 1745 | 1785 | 145 | 219 | 1190 | 2 |
ВИМОГИ ДО ПРИМІЩЕННЯ
Котел встановлюється в приміщеннях, які відповідають нормативним вимогам до приміщення котельні. Висота приміщення, в якому буде встановлено котел, повинна бути не менше 250 см., площа повинна бути більше 4 м2. Приміщення котельні обов’язково повинно бути ізольоване від опалювальних житлових приміщень та обладнано вентиляційним каналом, вікном або отвором в зовнішній стіні, щоб повітря зовні легко потрапляло в котел та вентиляційний канал.
Конструкція котла дозволяє встановлювати його на вогнетривку підлогу без додаткової підготовки, так як він змонтований на сталевій рамі і має теплоізольоване герметичне дно.
ВИМОГИ ЩОДО ДИМОВОЇ ТРУБИ
Висота вертикальної ділянки димової труби повинна бути не менше 4,5 м., відповідати нормам вітрового підпору (мал.3) і забезпечувати розрідження в димоході 25 — 45 Па. Діаметр димової труби повинен відповідати діаметру димоходу котла.
