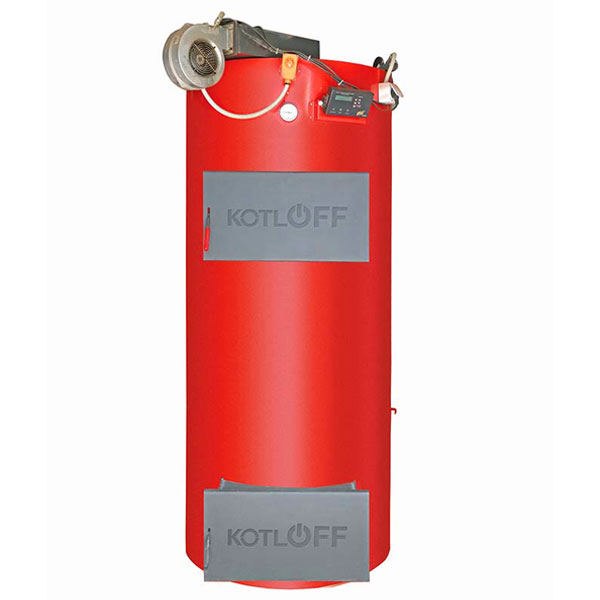

Твердопаливний котел тривалого горіння Kotloff WSU, (далі в тексті — котли) призначені для опалення будинків і споруд житлового, комунально-побутового і виробничого призначення з температурою теплоносія до 90°С, з використанням в якості палива вугілля, деревини, відходів деревини, паливних брикетів або пелет; а також для гарячого водопостачання при використанні проміжного теплообмінника. Котли можуть працювати як у відкритих, так і в закритих системах опалення, з примусовою і природною циркуляцією теплоносія.

ТЕХНИЧНІ ХАРАКТЕРИСТИКИ ПАЛИВА

— Антрацит: теплота згоряння — 6700 ÷ 8000 ккал / кг, вологість — 4 ÷ 5%, зольність — ≤ 25%, вихід горючих летючих речовин — ≤ 9%. Переваги: великий вміст вуглецю (до 95%), горить при сильній тязі без полум’я, без запаху і диму; велика теплота згоряння, що збільшує інтервал закладки нової порції палива; НЕ спікається. Недоліки — погано запалюється.

— Кам’яне вугілля: теплота згоряння — 5000 ÷ 6700 ккал / кг, вологість — 6 ÷ 12%, зольність — 15 ÷ 33%, вихід горючих летючих речовин — 4 ÷ 10%. Переваги: добре займаєтьс. Недоліки: в залежності від марки вугілля може спікатися; великий вихід золи.

— Кам’яновугільні паливні брикети — 5500 ÷ 7500 ккал / кг, вологість — 10 ÷ 12%, зольність — ≤ 17%, вихід горючих летючих речовин — ≤ 9%. Переваги: добре займається, горять без диму і без виділення чадного газу; малий вихід золи.

— Буре вугілля: теплота згоряння — 3000 ÷ 4100 ккал / кг, вологість — 30 ÷ 45%, зольність — ≤ 45%, вихід горючих летючих речовин — ≥ 45%. Переваги: добре займається; не спікається. Недоліки: великий викид газоподібних і твердих часток у відпрацьованих газах; низька теплота згоряння; самозаймання.

— Буровугільний брикет: теплота згоряння — 3900 ÷ 4500 ккал / кг, вологість — ≤ 23,5%, зольність — ≤ 28%, вихід горючих летючих речовин — ≥ 50%. Переваги: добре займається; не спікається; стійкість до самозаймання при тривалому зберіганні. Недоліки: великий викид газоподібних та твердих часток у відпрацьованих газах.

— Торфяний брикет: теплота згоряння — 3700 ÷ 3900 ккал / кг, вологість — ≤ 16%, зольність — ≤ 11%, вихід горючих летючих речовин — ≥ 50%. Переваги: добре займається; не спікається; стійкість до самозаймання при тривалому зберіганні; невелика кількість золи. Недоліки: низька теплота згоряння.

— Паливний брикет (біопаливо): теплота згоряння — 3850 ÷ 5000 Ккал / кг, вологість — ≤ 12%, зольність — ≤ 16%, вихід горючих летючих речовин — ≥ 10%. Переваги: добре займається; не спікається; стійкість до самозаймання при тривалому зберіганні; невелика кількість золи; немає шкідливих летючих речовин.

— Дрова: теплота згоряння — 2440 ÷ 2910 ккал / кг, вологість — ≤ 25%, зольність — ≤ 1-3%. Переваги: добре займаються; не спікаються; стійкість до самозаймання при тривалому зберіганні; невелика кількість золи; немає шкідливих летючих речовин. Недоліки: низька теплота згоряння.

КОНСТРУКЦІЯ КОТЛА

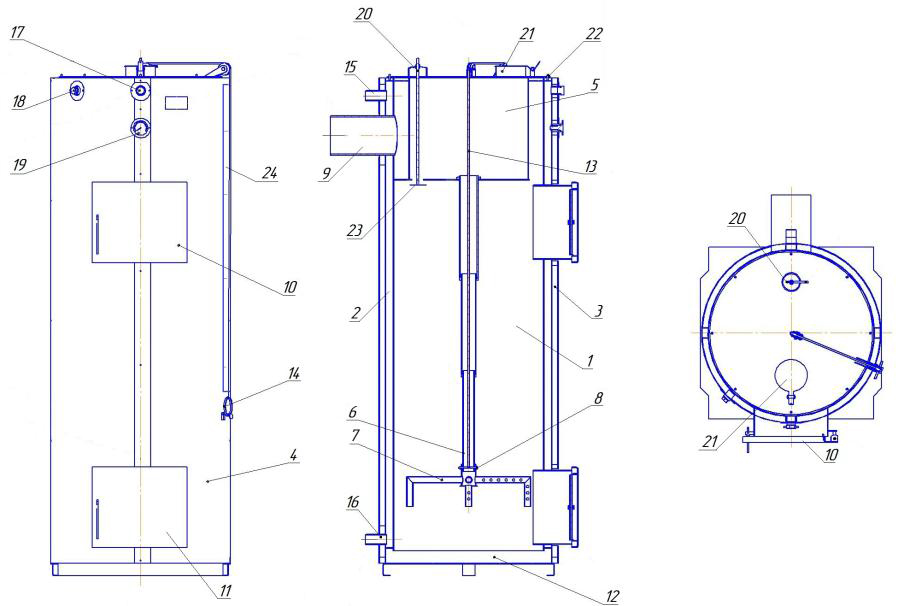

Конструкція котла і основні геометричні розміри зображено нижче на малюнку 1.

Котел — це сталевий циліндр, оточений іншим сталевим циліндром більшого діаметру з теплоізолятором. Між циліндрами нагрівається теплоносій.


Рис.1.



1. Топка. 2. Циліндричний теплообмінник. 3. Теплоізоляція. 4. Обшивка котла. 5. Циліндрична камера для підігріву повітря. 6. Телескопічна труба. 7. Розподільник повітря. 8. Штифт кріплення пальника. 9. Димохід. 10. Дверцята для завантаження. 11. Дверцята для чищення. 12. Футеровка. 13. Трос для підйому. 14. Кільце фіксації розподільника. 15. Патрубок подачі теплоносія. 16. Патрубок зворотної води. 17. Муфта для підключення регулятора тяги. 18. Муфта підключення запобіжного клапана. 19. Термометр. 20. Регулятор подачі вторинного повітря. 21. Заслонка повітряна. 22. Кришка верхня. 23. Клапан вторинного повітря. 24. Вказівник рівня палива.

У передній частині котла знаходяться дверцята для завантаження палива 10, дверцята для чищення 11, муфта для приєднання регулятора тяги 17, термометр 19. У задній частині котла розташовано патрубок вихідних газів 9, патрубок подачі теплоносія 15, патрубок зворотної води 16. На верхній кришці котла 22 розташовані повітряна заслонка 21 і регулятор вторинного повітря 20. Для поліпшення якості горіння палива і передачі тепла в верхній частині камери згоряння встановлена камера підігріву повітря 5. Для уникнення нагріву дну котла в нижній частині топки 1 розташований ряд шамотної цегли (футеровка) 12.

Для досягнення оптимального тепловідводу між камерою нагріву повітря і стінками камери згоряння котла по всьому периметру є проміжок, по якому дим, охоплюючи камеру нагріву повітря, надходить в отвір відпрацьованих газів.

У камеру згоряння занурюється телескопічна труба подачі повітря 6, на кінці якої встановлено пальник-розподільник повітря 7. З правого боку котла, напроти дверцят, є трос 13 для підйому механізму подачі повітря з кільцем 14 та фіксуючим гачком.

Призначення розподільника повітря — поступово подавати повітря в зону горіння. Розподільник повітря спирається на шар палива і знижується донизу поступово зі згорянням палива під силою власної ваги.

ОСНОВНІ ГЕОМЕТРИЧНІ РОЗМІРИ

Модель котла

А, ммВ, ммС, ммD, ммЕ, ммF, ммG, ммН, мм

Патрубки
підключення,
дюйм

15 WSU

2070540 925177017851451591190

2

22 WSU

2070620 925177017851451591190

2

32 WSU

20707201035177017851452191190

2

42 WSU

20707701040174517851452191190

2

52 WSU

20708401160174517851452191190

2



ВИМОГИ ДО ПРИМІЩЕННЯ

Котел розміщується в приміщеннях, які відповідають нормативним вимогам до приміщення котельні. Висота приміщення, в якому буде встановлено котел, повинна бути не менше 250 см., площа повинна бути більше 4 м2. Приміщення котельні обов’язково повинно бути ізольоване від опалювальних житлових приміщень та обладнано вентиляційним каналом, вікном або отвором в зовнішній стіні, щоб повітря зовні легко потрапляло в котел та вентиляційний канал. Конструкція котла дозволяє встановлювати його на вогнетривку підлогу без додаткової підготовки, так як він змонтований на сталевій рамі і має теплоізольоване герметичне дно.

ВИМОГИ ЩОДО ДИМОВОЇ ТРУБИ

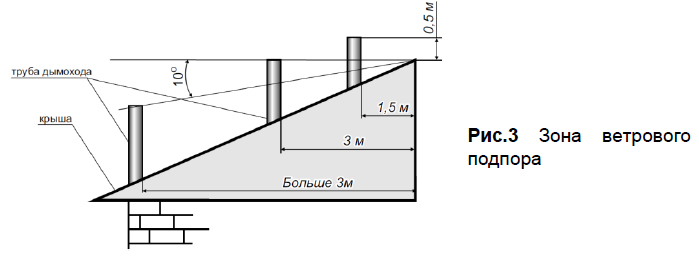

Висота вертикальної ділянки димової труби повинна бути не менше 4,5 м., відповідати нормам вітрового підпору (мал.3) і забезпечувати розрідження в димоході 25 — 45 Па. Діаметр димової труби повинен відповідати діаметру димоходу котла.

Переваги котлів тривалого горіння перед стандартними котлами з ручним  завантаженням

Головною особливістю роботи котла тривалого горіння є повільне і економне спалювання твердого палива, для чого застосовується метод «верхнього» і «верхньо-нижнього» горіння. Завдяки спеціальної конструкції, відбувається не стільки горіння, скільки тління дров або вугілля. Тривале горіння палива зумовлено також великим обсягом камери згоряння.

З такого принципу дії є очевидними основні переваги котлів тривалого горіння в порівнянні зі стандартними котлами на ручному завантаженні.

По-перше, немає потреби в частому контролю роботи котла і частому завантаженні його паливом. В залежності від типу палива, моделі пристрою та температури на вулиці в стандартні котли паливо необхідно завантажувати близько 4-8 разів на добу, тоді як котли тривалого горіння EURUTHERM можуть працювати на одному завантаженні від 5до 12 днів. Це дозволяє не тільки раціонально використовувати особистий час, але і ощадливо використовувати паливо.

По-друге, такий принцип дії котлів тривалого горіння забезпечує високу тепловіддачу та за умов вірно спроектованої опалювальної системи — рівномірний розподіл тепла. По-третє, оскільки температура горіння в таких котлах значно нижче, ніж в стандартних, істотно продовжується їх термін експлуатації.

Окрім того, ККД котлів тривалого горіння досягає 90%, вони досить прості у використанні і обслуговуванні. Додатковою перевагою котлів тривалого горіння є їх ергономічна форма, і він займає мінімум місця в приміщенні.

Тривалість горіння на різних видах палива

Тривалість горіння котла є одним з ключових параметрів, що впливає на його вибір. Якщо ж котел працює на різних видах палива, кожен з них вирізняється своєю тривалістю горіння. У побутових котлах, які використовуються для опалення приміщень, необхідність нового завантаження виникає в середньому кожні три години при використанні дров, якщо ж паливом є пальне, що вирізняється максимальною тривалістю горіння, а саме  кам’яне вугілля, то однієї закладки вистачає зазвичай до 8 годин.

В котлах тривалого горіння закладки дров може вистачати, наприклад, на 20-30 годин, а в окремих моделях — до декількох діб, а кам’яного вугілля — до п’яти діб, а в окремих моделях і до двох тижнів.

Одним з ключових чинників, які визначають тривалість горіння палива в конкретній моделі котла, є його конструкція. Чим більше місткість для палива, тим більше його, відповідно, можна туди завантажити і тим довше не виникне потреба в новій закладці. Має значення і ККД конкретної моделі: чим він вищий, тим менш палива будь-якого виду перетворюється в теплову енергію, яка і є кінцевою метою його роботи, і тим довше його вистачає, особливо якщо подача палива в камеру згоряння регулюється в автоматичному режимі, орієнтованому на задані споживачем температурні показники.

На тривалість горіння впливають не тільки види палива і ККД котла, мають значення і такі фактори, як утеплення приміщень, правильність підбору котла, якість його встановлення, якість палива що використовується при закладці.

Автоматичний розпал котла за допомогою запатентованого розпалу

Першою і головною перевагою котлів, обладнаних автоматичною системою розпалу, можна назвати зручність для споживача. Вистачить одного разу задати необхідну температуру і увімкнути котел на початку опалювального сезону, після чого тільки своєчасно очищати його від сажі та додавати необхідну порцію палива, якщо мова йде про твердопаливні котли.

При використанні газового котла забезпеченням необхідної температури і необхідної для цього тиску газу в пальнику дбає автоматика. Щодо сучасного твердопаливного котла з автоматичним розпалом, підкидати в нього дрова система контролю не вміє, і цю функцію в міру потреби доводиться брати не себе людині.

Взагалі, як правило, автоматика обладнана різними засобами контролю, яки дозволяють відстежувати температуру теплоносія, кількість палива, тиск в димоході, наявність повітря і інші параметри, що впливають на роботу котла, та за потреби вносити свої корективи, що забезпечують досягнення заданих параметрів.

Автоматичний розпал котла за допомогою системи запатентованого розпалу є показником серйозності виробника, того, що він приділяє достатньо уваги питанням комфорту і безпеки свого кінцевого споживача. Наявність власної запатентованої системи розпалу для виробника — безумовна конкурентна перевага, а для клієнта — гарантія комфортної і безпроблемної роботи опалювальної системи його будинку.
