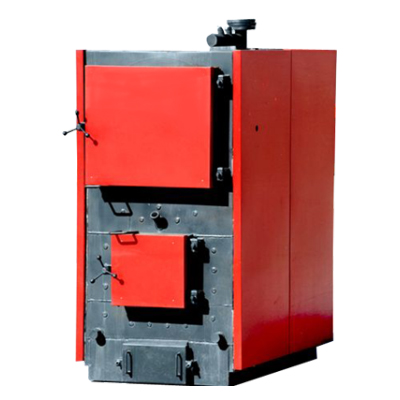

Сталеві водогрійні твердопаливні котли серії А призначені для опалення будинків та споруд комунально—побутового і виробничого призначення з температурою теплоносія до 95°С, з використанням в якості палива дров, крупнокускових відходів деревини, тирсових і торф’яних брикетів, кускового торфу, а так само для гарячого водопостачання при використанні проміжного теплообмінника.

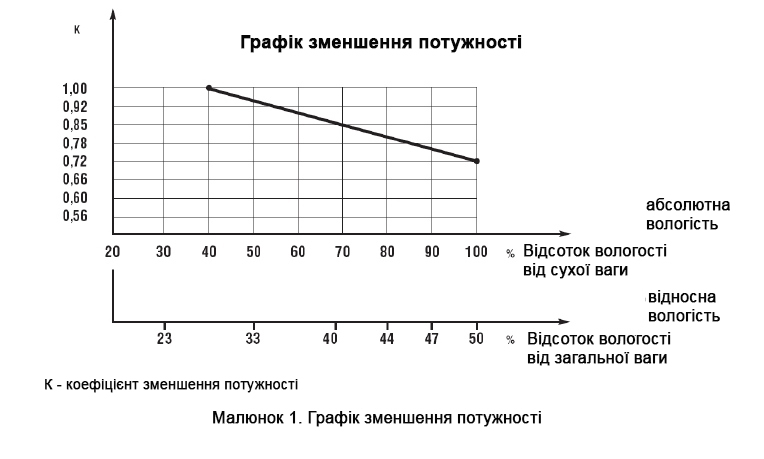

Допускається використання в якості палива всі види вугілля. Конструкція котла дозволяє максимально ефективно використовувати тепло, що виділяється при спалюванні різних видів низькокалорійного твердого палива, при цьому найбільша ефективність котла досягається при роботі на номінальній потужності, при спалюванні деревини листяних порід з максимальною вологістю до 25%. Експлуатація твердопаливного котла можлива тільки в режимі ручного завантаження твердого палива.
Технічні характеристики твердопаливних котлів КОЛВІ A
Найменування параметру | Од. вим. | Найменування котла | ||||||
---|---|---|---|---|---|---|---|---|
КОЛВІ 100 А | КОЛВІ 150 А | КОЛВІ 200 А | КОЛВІ 250 А | КОЛВІ 300 А | КОЛВІ 400 А | КОЛВІ 500 A | ||
1. Тип котла, загальні характеристики | Водогрійний, ручна подача, жаротрубний, триходовий | |||||||
2. Номінальна теплопродуктивність | кВт | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
3. Діапазон регулювання потужності | кВт | 50..100 | 70…160 | 95…210 | 130…260 | 160…320 | 200…420 | 250…520 |
4 Паливо, що використовується | Дрова, відходи деревини, тирсові та торф’яні брикети | |||||||
5. Коефіцієнт корисної дії | % | 82 | ||||||
6. Діапазон регулювання температури води | °С | 70…95 (за спецзамовленням 105) | ||||||
7. Максимальний тиск води в котлі | мПа (кгс/см²) | 0,3 (3) (за спецзамовленням 0,6 (6)) | ||||||
8. Гідравлічний опір | мбар | 23 | 24 | 24 | 26 | 30 | 32 | 32 |
9. Розміри топки: • висота, Н • ширина, В • довжина, L | мм | 605 520 740 | 605 520 960 | 730 720 942 | 730 720 1340 | 990 920 1340 | 990 920 1540 | 1028 1050 1960 |
10. Об’єм камери згоряння | м³ | 0,23 | 0,3 | 0,5 | 0,7 | 1,36 | 1,4 | 1,48 |
11. Розмір отвору завантаження палива b x h | мм | 450х400 | 600х620 | 600х620 | 600х620 | 600х620 | 600х620 | 600х620 |
12. Час горіння одного завантаження | год. | 2…7 | ||||||
13. Витрати палива. Дрова 25% вологості (2900 ккал/кг) | кг/год. | 35,3 | 49,4 | 67,5 | 88,3 | 107,2 | 141,2 | 178,2 |
14. Витрати палива. Торфобрикет 30% вологості (4000 ккал/кг) | кг/год. | 25,6 | 35,8 | 48,6 | 64,0 | 77,4 | 102,4 | 128,4 |
15. Витрати палива. Кам’яне вугілля (6000 ккал/кг) | кг/год. | 17,1 | 23,9 | 32,5 | 42,7 | 51,3 | 68,3 | 86,3 |
16. Об’єм води в котлі | м³ | 0,22 | 0,53 | 0,62 | 0,68 | 0,97 | 1,1 | 1,25 |
17. Витрати теплоносія через котел, при Δt=10°C | м³/год. | 8,78 | 12,8 | 17,4 | 22,0 | 26,3 | 35,1 | 42,2 |
18. Норманальний розрахунковий температурний градієнт, Δt=20°C | м³/год. | 4,39 | 6,15 | 8,34 | 10,97 | 13,2 | 17,6 | 24,0 |
19. Δt=25°C | м³/год. | 3,5 | 4,92 | 6,67 | 8,78 | 10,5 | 14,0 | 17,0 |
20. Δt=30°C | м³/год. | 2,9 | 4,10 | 5,56 | 7,32 | 8,1 | 11,7 | 15,4 |
21. Розміри підключення. Подача / обратка | Ду | 65 | 65 | 65 | 65 | 80 | 80 | 80 |
22. Розміри підключення. ПСК (2 шт) | Ду | 40 | ||||||
23. Розміри димоходу | мм | 240х240 | 240х240 | 285х285 | 285х285 | ∅325 | ∅325 | ∅470 |
24. Розміри димоходу після вибухового клапана | мм | ∅290 | ∅290 | ∅310 | ∅310 | ∅317 | ∅317 | ∅470 |
25. Розрідження на виході з котла | Па мм Н₂О | 15 1,5 | 20 2 | 20 2 | 25 2 | 30 3,5 | 35 3,5 | 35 3,8 |
26. Вихід газу через димохід (при вологості палива 30%) | м³/год. кг/с | 367 0,06 | 410 0,09 | 490 0,14 | 605 0,147 | 1080 0,21 | 1160 0,29 | 1210 0,34 |
27. Температура вихідних газів | °С | 210 | ||||||
28. Аеродинамічний опір | Па | 60 | 90 | 90 | 160 | 240 | 290 | 300 |
29. Електрична потужність (220 В, 50 Гц), не більш | кВт | 0,25 | 0,25 | 0,25 | 0,3 | 0,5 | 0,5 | 0,5 |
30. Маса, не більш | кг | 1217 | 1256 | 1700 | 2100 | 2727 | 3150 | 4240 |
Найменування параметру | Од. вим. | Найменування котла | ||
---|---|---|---|---|
КОЛВІ 600 А | КОЛВІ 700 А | КОЛВІ 1000 А | ||
1. Тип котла, загальні характеристики | Водогрійний, ручна подача, жаротрубний, триходовий | |||
2. Номінальна теплопродуктивність | кВт | 600 | 700 | 975 |
3. Діапазон регулювання потужності | кВт | 350…615 | 350…725 | 450…975 |
4. Паливо, що використовується | Дрова, відходи деревини, тирсові і торф’яні брикети | |||
5. Коефіцієнт корисної дії | % | 82 | ||
6. Діапазон регулювання температури води | °С | 70…95 (за спецзамовленням 105) | ||
7. Максимальний тиск води в котлі | мПа (кгс/см²) | 0,3 (3) (за спецзамовленням 0,6 (6)) | ||
8. Гідравлічний опір | мбар | 35 | 40 | 48 |
9. Розміри топки: • висота, Н • ширина, В • довжина, L | мм | 1028 1050 1960 | 1028 1120 2140 | 1035 1260 2120 |
10. Об’єм камери згоряння | м³ | 2,12 | 2,46 | 2,73 |
11. Розмір отвору завантаження палива b x h | мм | 600х620 | 600х620 | 600х720 |
12. Час горіння одного завантаження | год. | 2…7 | ||
13. Витрата палива. Дрова 25% вологості (2900 ккал/кг) | кг/год. | 213,3 | 247,1 | 355 |
14. Витрата палива. Торфобрикет 30% вологості (4000 ккал/кг) | кг/год. | 153,6 | 179,2 | 256 |
15. Витрати палива. Кам’яне вугілля (6000 ккал/кг) | кг/год. | 102,5 | 120,0 | 171,5 |
16. Об’єм води в котлі | м³ | 1,31 | 1,34 | 2,73 |
17.Витрата теплоносія через котел, при Δt=10°C | м³/год. | 52,65 | 61,5 | 88,7 |
18. Норманальний розрахунковий температурний градієнт, Δt=20°C | м³/год. | 26,6 | 30,8 | 44,3 |
19. Δt=25°C | м³/год. | 21,3 | 25,6 | 35,5 |
20. Δt=30°C | м³/год. | 17,7 | 20,5 | 29,6 |
21. Розміри підключення. Подача / обратка | Ду | 80 | 80 | 125 |
22. Розміри підключення. ПСК (2 шт.) | Ду | 40 | 40 | 65 |
23. Розміри димоходу | мм | ∅470 | ∅470 | ∅480 |
24. Розміри димоходу після вибухового клапана | мм | ∅470 | ∅470 | ∅480 |
25. Розрідження на виході з котла | Па мм Н₂О | 40 4,0 | 45 4,5 | 50 5,0 |
26. Вихід газу через димохід (при вологості палива 30%) | м³/год. кг/с | 1815 0,44 | 2044 0,48 | 4600 0,87 |
27. Температура вихідних газів | °С | 210 | ||
28. Аеродинамічний опір | Па | 310 | 320 | 330 |
29. Електрична потужність (220 В, 50 Гц), не більш | кВт | 0,5 | 0,5 | 1,5 |
30. Маса, не більш | кг | 4460 | 4900 | 5865 |

Опис твердопаливного котла Eurotherm A
КОНСТРУКЦІЯ КОТЛА
Топка — трубний каркас, яий чергується з шамотною цеглою, що забезпечує високу температуру горіння палива.
Отвір топки, 600 × 620 мм, (450 × 400 мм для котла типу Колві 100А) забезпечує зручне завантаження палива і нагляд за котлом.
Двері топки сталеві, наповнені жароміцним бетоном, що забезпечує міцність дверей і високу теплоізоляцію в процесі горіння палива. Теплообмінник комбінований — верх барабанний, із жаровими трубами; низ — трубний.
Дно барабану захищено від вапняного накипу за допомогою ефективної двошарової циркуляції води. Зворотня вода потрапляє в найгарячішу зону, зменшуючи негативний вплив на котел низької температури зворотної води.
Усі двері — праві (відкриття вправо). За попереднім замовленням вони можуть бути виготовлені лівими. Відповідно можна змінити і місце розташування пульта керування, який зазвичай знаходиться з правого боку котла.
Заслінками повітря, що розташовані на коробах кріплення вентиляторів, можна підібрати необхідне співвідношення первинного і вторинного повітря, щоб забезпечити повне згорання палива (підбір здійснюється під час проведення пуско—налагоджувальних робіт). В котлах застосовується ефективна система підігріву первинного і вторинного повітря. Повітря, що подається вентилятором, проходить між подвійними стінками котла і нагрівається до 120-200 0С, потім подається в топку.
Тому забороняється експлуатація котла з використанням природної тяги труби, відкривши двері зольника, так як при непрацюючому вентиляторі можуть перегрітися внутрішні перегородки котла.
Подача повітря автоматично припиняється, коли вода в котлі досягає бажаної температури, встановленої регулятором температури; коли вода охолоджується, вентилятор знову включається автоматично. Для підключення ПСК в конструкції котла передбачено два патрубки, приєднані безпосередньо до об’єму барабана (для котлів Колві 400А; 500А; 600А; 700А і 1000А), а для котлів 100А; 150А; 200А; 250А; 300А — приєднані до патрубка гарячої води поз.5.
Основні геометричні розміри і конструкція котла

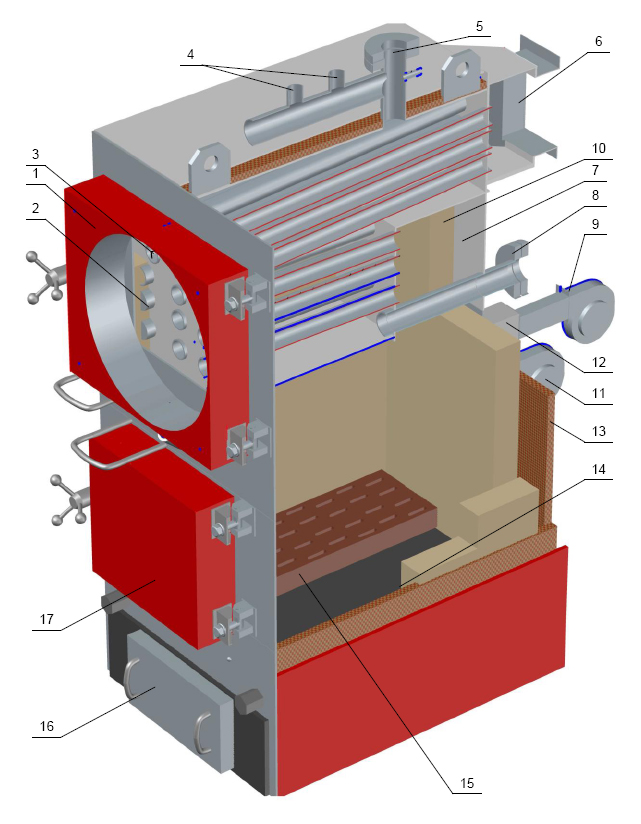

Малюнок 2 Конструкція котла
1. Двері теплообмінника. 2. Жаротрубний теплообмінник. 3. Турбулізатор. 4. Патрубки для підключення запобіжних клапанів. 5. Патрубок виходу теплоносія. 6. Димохід. 7. Камера підігріву вторинного повітря. 8. Патрубок входу теплоносія. 9. Вентилятор вторинного повітря. 10. Шамотні цеглини. 11. Вентилятор первинного повітря. 12. Регулятор подачі повітря. 13. Термоізоляція. 14. Камера підігріву первинного повітря. 15. Колосники. 16. Дверцята зольника. 17. Двері топки.
